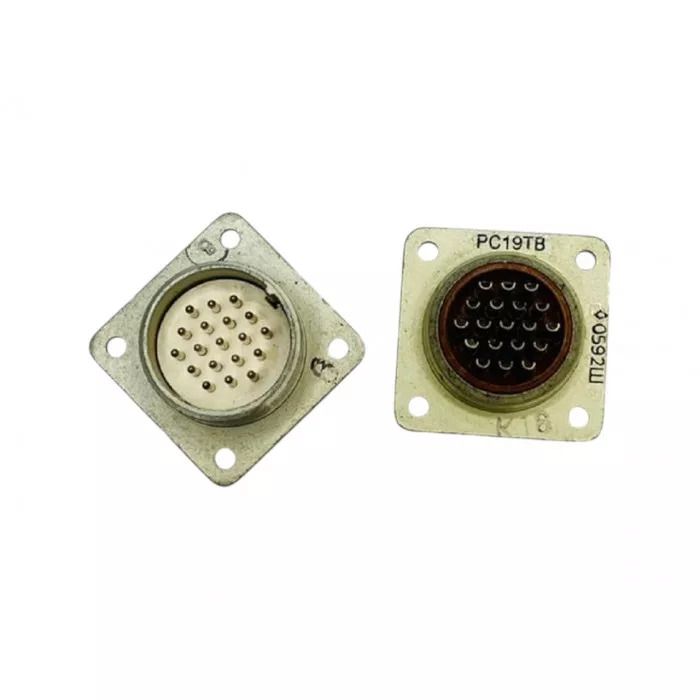

Вилка РС19ТВ (1992г.)

Назначение и описание.
Соединители РС19ТВ цилиндрические низкочастотные, предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями АВ0.364.047ТУ (АШДК.434410.059ТУ).
Соединители РС состоят из герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.
Сочленение вилок РСГАТВ, РСГТВ, РСАТВ, РСТВ с розетками РСАТВ, РСТВ - резьбовое.
Сочленение вилок РСГБАТВ, РСГБТВ, РСБАТВ, РСБТВ с розетками РСБАТВ, РСБТВ - врубное.
Поляризация корпусов соединителей - одношпоночная.
Соединители серии РС изготавливаются без кожуха или с кожухом (металлическим или пластмассовым).
Покрытие контактов: РСГАТВ, РСГБАТВ, РСБАТВ, РСАТВ - золото; РСГТВ, РСГБТВ, РСБТВ, РСТВ - серебро.
Технические характеристики соединителя РС19ТВ вилка:
― Максимальное рабочее напряжение ― 200 В
― Ток на контакт ― до 4 А
― Сопротивление изоляции в нормальных климатических условиях ― не менее 1000 МОм
― Интервал рабочих температур ― от -60 до +85°С
― Количество сочленений-расчленений ― 250
― Минимальная наработка ― 1000 часов
― Срок сохраняемости ― 15 лет
