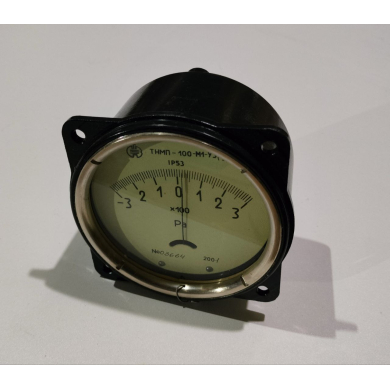

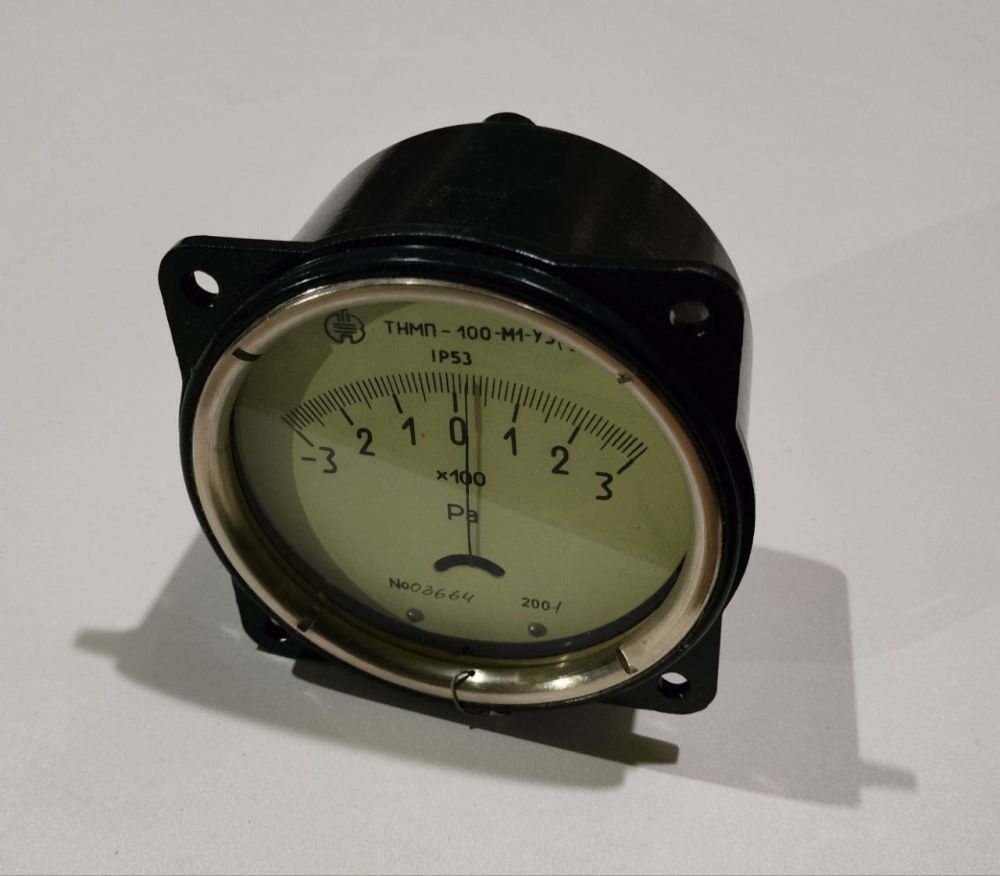

Тягонапоромер ТНМП-100-М1 (-3…+3) kPa

Напоромеры НМП-100-М1, Тягомеры ТмМП-100, Тягонапоромеры ТНМП-100 мембранные показывающие осевого (М1) и штуцерно-радиального (М1Р) исполнений предназначены для измерения малого (−60…+60 кПа) избыточного (напоромер НМП-100-М), вакуумметрического (тягомер ТНМП-100), мановакуумметрического (тягонапоромер 100) давления сухого воздуха, а также различных газов (природный газ, азот, аргон) и газовых смесей неагрессивных, по отношению к контактирующим с измеряемой средой деталям прибора. В приборах данного типа измеряемое давление или разряжение преобразуется в деформацию упругого элемента — мембраны, поэтому они называются мембранными. Принцип действия основан на уравновешивании измеряемого давления силами упругой деформации чувствительного элемента (мембранной коробки).

В силу практичности, надежности и относительной дешевизны мембранные напоромеры и тягомеры серии 100 (100-М1) нашли широкое применение в промышленности, энергетике, жилищно-коммунальном хозяйстве (ЖКХ) и прочих областях, где требуется эксплуатация разнообразного оборудования (котельное, медицинское, вакуумное, газовое, лабораторное оборудование и прочее), поэтому приборы серии 100 часто применяются для контроля малого избыточного давления (напора, тяги и тягонапора от −0,02 кПа до +60 кПа) продуктов сгорания в топках тепловых котлов, для газообразных, неагрессивных не кристаллизующихся сред контроля давления в газовых горелках и контроля напора, тяги и тягинапора в системах приточной вентиляции, и также засоренности фильтров в системах вентиляции и кондиционирования, в системах заправки мелкодисперсных порошков и прочих областях.

Допустимая температура среды:
Окружающая среда −50…+60 ºС (Тос = −50…+60 °С)
Измеряемая среда до +100 ºС максимум (Тис до 100 °С)

Климатические исполнения:
У3 — для работы при температуре от −50 до +60°С и относительной влажности до 98 % при +35 °С:
обозначение при заказе — У3 (−50…+60 °С).
Т3 — для работы при температуре от −25 до +55 °С и относительной влажности до 100 % при +35 °С, «тропическое исполнение».
По защищенности от воздействия окружающей среды
приборы серии 100 изготавливаются по ГОСТ Р 52931-2008 и ГОСТ 14254-96
Степень защиты IP53, IP54 (пылевлагозащита некоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства. Полная защита от контакта)

Особенности конструкции

Присоединение к процессу:
Радиальный Штуцер M20×1,5 или G1/2
Осевой штуцер М20×1,5; М12×1,5; М10×1; G1/2; G1/4.
Безрезьбовое соединение для эластичных соединительных импульсных труб(трубки ПВХ, резина, силикон), (типоразмер соединения 4-01 по ГОСТ 25165)

Прибор изготовлен из следующих материалов:
Отличительной особенностью является литой силуминувый корпус — силумин АК12ПЧ
Штуцер — латунь ЛС59-1
Передаточный механизм — латунь ЛС59-1
Чувствительный элемент (мембранная коробка) — бериллиевая бронза БрБ2 (CuBe₂)
Стекло — приборное техническое.

Масса прибора 0,4 кг.
