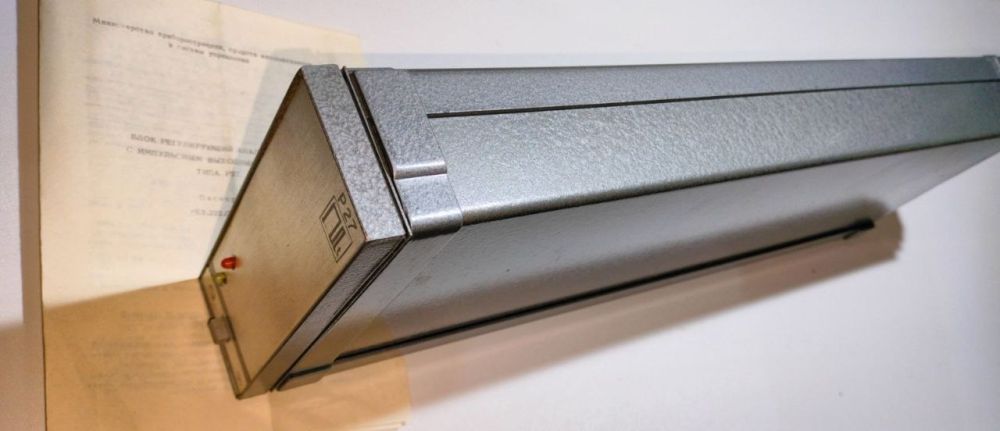

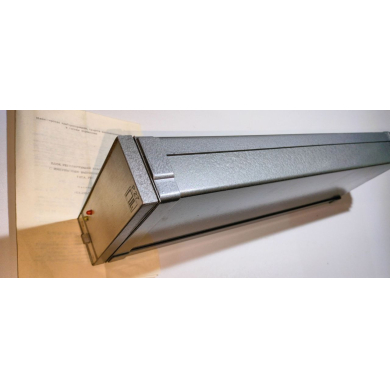

Блок регулирующий с импульсным выходным сигналом Р27

Артикул:

Стоимость доставки: курьером от 500 руб. (доступен самовывоз)

Цена с НДС требует уточнения у менеджера

Наличие: на складе в Ярославле

Акция: купить со скидкой: +7 (4852) 45-80-64
[email protected]

10 000 руб.

Характеристики

Функциональные возможности регулятора Р27

— Алгебраическое суммирование (в Р27 с гальваническим разделением) и масштабирование входных сигналов.

— Введение задания; формирование и усиление сигнала отклонения регулируемой величины от заданного значения.

— Формирование импульсного выхода по П; ПИ или ПИД законам регулирования, а также трехпозиционное и двухпозиционное регулирование.

— Индикация выходного сигнала.

— Введение запрета на управление нагрузкой.

Исполнения блока регулирующего Р27

ИСПОЛНЕНИЯ	ВХОДНЫЕ СИГНАЛЫ
Р27.xxx	Сигналы постоянного тока 0-5мА, 0-20мА, 4-20мА, 0-10В, 0-2В
Р27.1.ххх	Сигналы постоянного тока 0-5мА, 0-10В;Изменение взаимоиндуктивности дифференциально-трансформаторного преобразователя на 10мГ, в пределах от -10 до +10мГн
Р27.2.ххх	Сигналы постоянного тока 0-5мА, 0-10В;Изменение активного сопротивления термопреобразователя сопротивления на 20 Ом в пределах от 0 до 100 Ом
Р27.3.ххх	Сигналы постоянного тока 0-5мА, 0-10В;Изменение термо-э.д.с. термоэлектрического преобразователя градуировок по выбору ХК(L), ХА(К), ПП(S), ПР(В), ВР(А)-1

	ИСПОЛНЕНИЕ И ГРУППА						ПОСТОЯННЫЕ ВРЕМЕНИ
	ОБЩЕПРОМЫШЛЕННОЕ		АТОМНОЕ		ЭКСПОРТНОЕ		ИНТЕГРИ- РОВАНИЯ, С	ДИФФЕРЕН- ЦИРОВАНИЯ, С
	А	Б	А	Б	А	Б	ИНТЕГРИ- РОВАНИЯ, С	ДИФФЕРЕН- ЦИРОВАНИЯ, С
Три последние цифры в шифре испол.	001	201	—	—	004	204	20-2000	0-400
Три последние цифры в шифре испол.	101	301	102	302	104	304	5-500	0-100

Технические характеристики блока регулирующего Р27

ПИТАНИЕ

Напряжение – ~220В (допускается – от 187 до 242B)

Частота – от 48 до 62Гц

Потребляемая мощность – не более 16ВА

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Габаритные размеры – 160х60х525мм

Масса регулятора – не более 4.9кг

Монтаж – щитовой

Подключение – 30 клемм под винт.

ВХОДНЫЕ СИГНАЛЫ

Вид – в зависимости от исполнения (см. таблицу исполнений).

ВЫХОДНЫЕ СИГНАЛЫ

Импульсы двухполупериодного напряжения 24В постоянного тока

Изменение состояния одного из двух выходных ключей до 45В, 0.25А постоянного тока

Импульсы напряжения +10В или -10В постоянного тока.

ДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Зона нечувствительности: 0.2-2.0%

Коэффициент передачи: 0,3-10с/%

Допускаемое отклонение коэффициента передачи и постоянной времени интегрирования:
для группы А – ±20%
для группы Б – ±30%.
