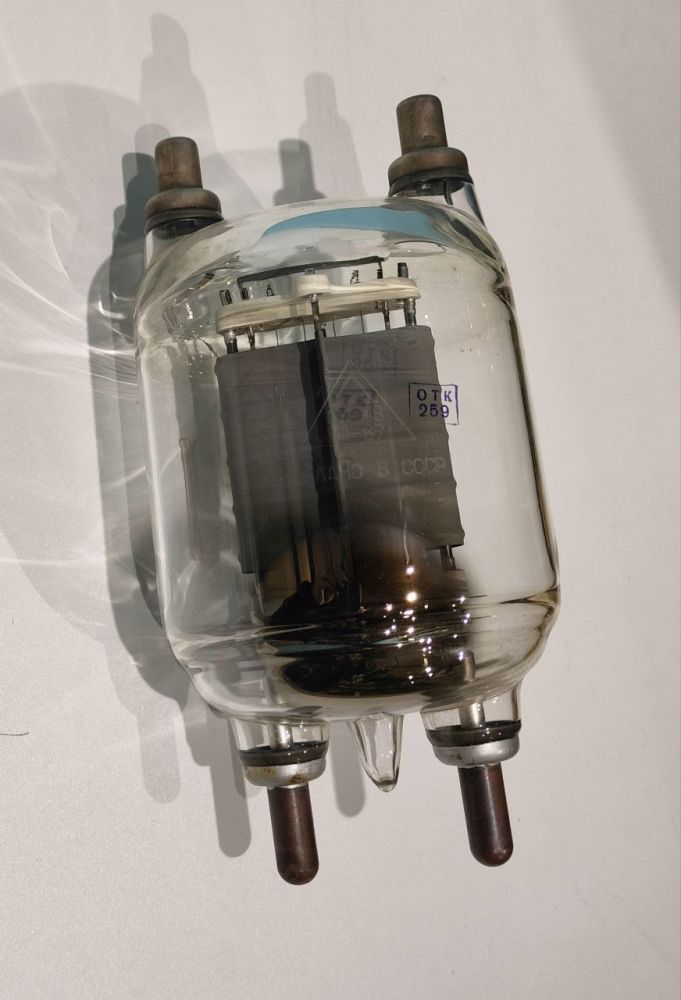

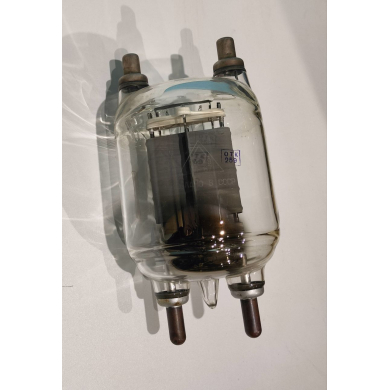

Лампа генераторная ГУ-48

при Uн=10 В, Uа=2,5 кВ, Iа=500 мА

Колебательная мощность (при Ic1=95 мА, на частоте 40 МГц) 700 Вт

Долговечность средняя 1000 ч

Колебательная мощность 550 Вт

Предельные эксплуатационные данные ГУ-48

Напряжение накала 9,5 - 10,5 В

Напряжение анода 3 кВ

Мощность, рассеиваемая анодом 300 Вт

Рабочая частота 75 МГц

Температура баллона 270 С

Интервал рабочих температур окружающей среды от -60 до +70 С

Масса 850 г.

Коэффициент усиления (при изменении Uс на 20 В, Iа=200 мА) 35

Ток накала 10 ± 0,8 А
Ток анода (при Uс1= -50 В) 130 ± 70 А
Ток анода (при Ua=0,1 кВ, Uс1=100 В) 700 ± 200 мА
Ток сетки (при Ua=Uc1=100 В) 215 ± 85 мА

Ток сетки обратный (при Iа=150 мА) 25 мкА
