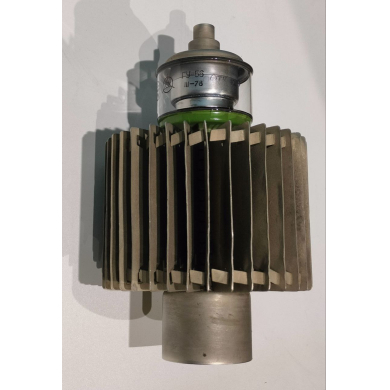

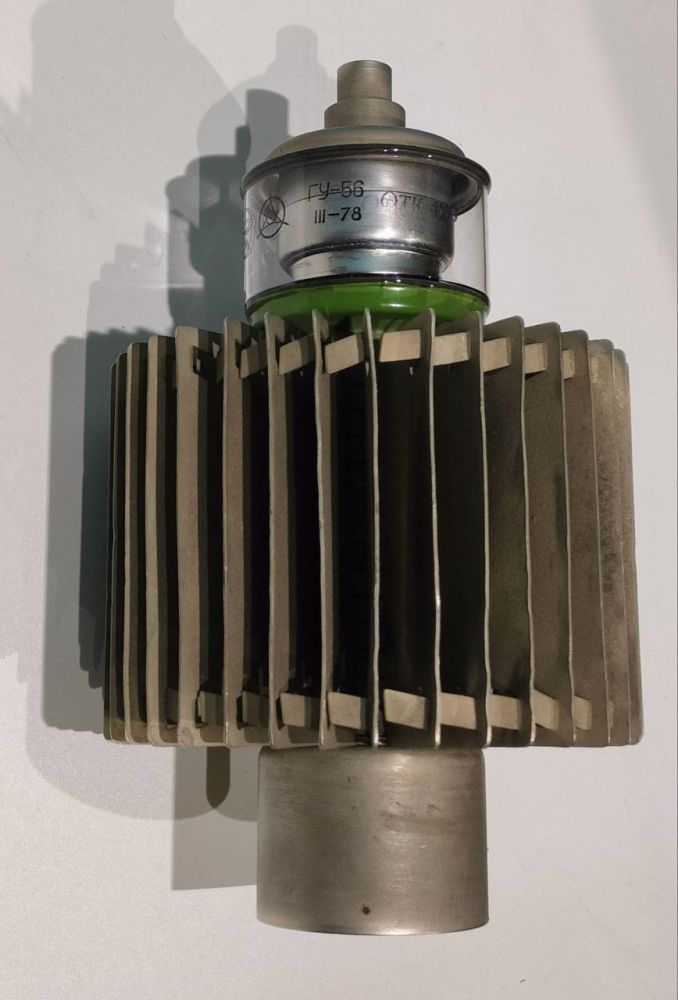

Лампа генераторная ГУ-56

Общие сведения

Катод - вольфрамовый торированный карбидированный прямого накала.

Оформление - металлостеклянное.

Высота не более 280 мм.

Диаметр не более 161 мм.

Масса не более 4 кг.

Допустимые воздействующие факторы при эксплуатации

Температура окружающей среды, °С -10 - +55

Относительная влажность воздуха при температуре до 25 °С, % 98

Основные технические данные

Электрические параметры

Напряженин накала, В 6,3

Ток накала, А 21,5-26,5

Крутизна характеристики (при напряжении анода 300 В, токе анода 1,5 и 1 А), мА/В 6-10

Коэффициент усиления (при напряжении анода 300 и 1000 В, токе анода 1 А) 11-19

Ток анода (при напряжениях анода 300 В, сетки 250 В), А, не менее 1,5

Напряжение запирания (при напряжении анода 3 кВ, токе анода 0,1 А), В, не более -150

Межэлектродные ёмкости, пФ, не более - входная 30 - выходная 20 - проходная 0,8

Максимальные предельно допустимые эксплуатационные данные

Напряжение, В

- накала 6-6,6

- анода 3,5

Рассеиваемая мощность генераторного триода ГУ-56, Вт

- анодом 700

- сеткой 200

Рабочая частота, МГц 45

Температура, °С:

- анода 250

- стекла и спаев 150
