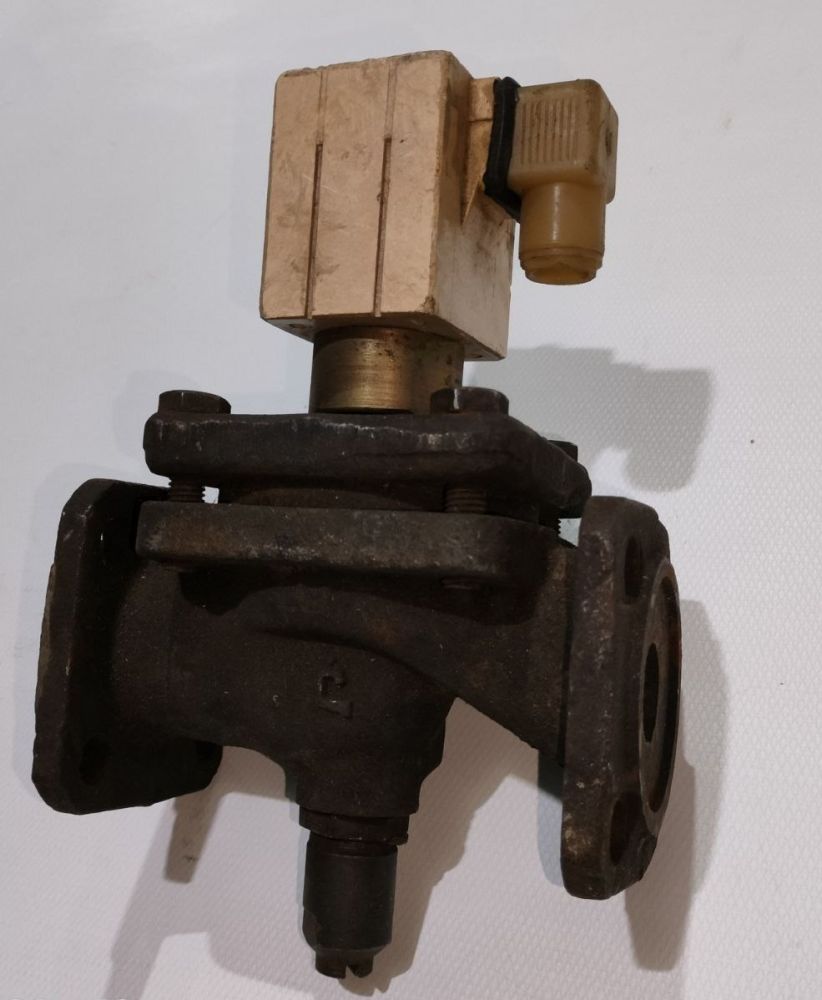

Клапан электромагнитный СВМ Ду25 15кч888р

Данные клапаны применяются в качестве запорного устройства с дистанционным управлением на трубопроводах, проводящих воду, рассол и воздух. Клапан применяется в системах автоматики охлаждения компрессоров, вырабатывающих сжатый воздух, системах автоматики оросительных и поливочных установок агропромышленного комплекса. При отсутствии питания в сети затвор клапана закрыт. Клапан оснащен ручным дублером, позволяющим осуществить аварийное открытие клапана при отсутствии электропитания. Клапан СВМ изготавливается условными диаметрами: Ду25, Ду40, Ду50, Ду65.

словия эксплуатации клапана СВМ:

• Температура рабочей среды: от -40 до +45°С;
• Температура окружающей среды: от -40 до +50°С;
• Рабочая среда: воздух, вода пресная, рассол;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У3; Т3; УХЛ 4;
• Направление потока среды: на золотник;

Технические данные клапана электромагнитного СВМ:

• Привод: электромагнитный (от переменного тока 110,127, 220, 380В; от постоянного тока 110, 220, 24 – кроме Ду65);
• Номинальное давление PN, МПа (кгс/см²): 1,6(16);
• Присоединение к трубопроводу: фланцевое  по ГОСТ 12815;
• Установочное положение на трубопроводе: электромагнитом вверх. Отклонение от вертикали не более 15˚ в любую сторону.
• Регламентирующий документ: ТУ 26-07-032-76;
• Герметичность затвора: при Ру 16 пропуск воздуха не допускается;
• Номер чертежа: СЗ 26239-025...065;

Материалы основных деталей клапана СВМ:

• Материал изделия (корпус): ковкий чугун;
• Материал изделия (крышка): сталь;
• Уплотнение в затворе: резина;

Показатели надежности клапана электромагнитного СВМ:

• Средний срок службы: не менее 10 лет;
• Гарантийная наработка, циклов: 50000;
• Полный средний ресурс, циклов: 105000;

Основные заводы производители клапана СВМ:

• Место производства: Россия;
• Производитель клапана СВМ: ОАО «Семеновский арматурный завод».

Основные габаритные и присоединительные размеры клапана СВМ:
