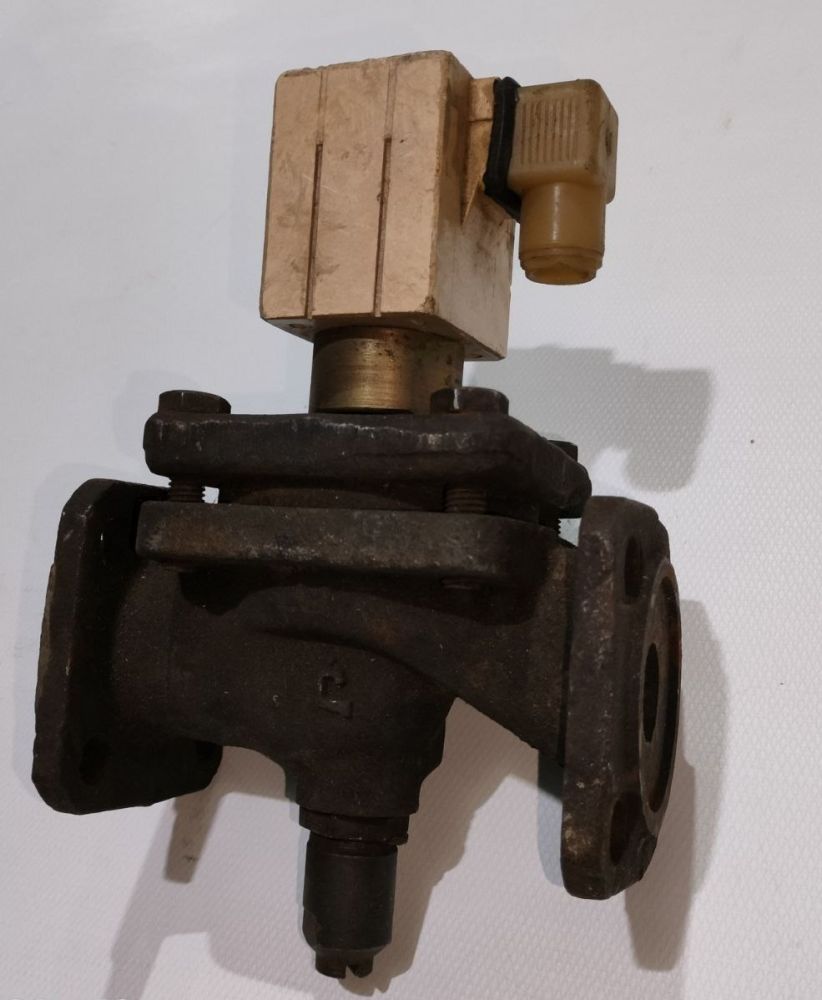

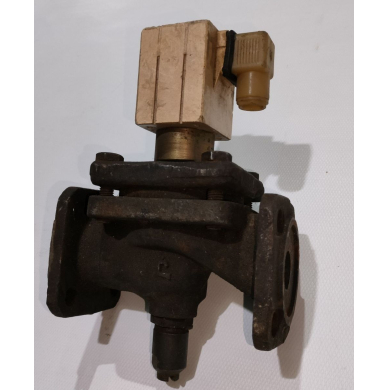

Клапан электромагнитный СВМА Ду 25 15кч848п

Исполнение электромагнитного клапана СВМА - нормально-закрытое (НЗ), т.е. при отсутствии питания в сети переменного тока затвор клапана закрыт. Возможны два варианта исполнения электромагнита: не разборный в пластиковом корпусе, разборный в стальном корпусе. Рабочая среда: вода при температуре от +1 до +45 °С; водные растворы NaCl, CaCl, этиленгликоль, воздух, жидкий и газообразный хладон при температуре от -40 до +45 °С. Электромагнитный привод управляет процессом открытия и закрытия клапана, работает от постоянного тока 24, 110, 220В или переменного тока 110, 127, 220, 380В. Присоединение к трубопроводу – фланцевое. Клапан СВМА изготавливается условными диаметрами: Ду25, Ду40, Ду50, Ду65.

Условия эксплуатации электромагнитного клапана СВМА:

• Температура рабочей среды: от - 40 до + 125°С;
• Температура окружающей среды: от -40 до +55°С;
• Рабочая среда: водные растворы NaCl, CaCl, этиленгликоль, воздух, жидкий и газообразный хладон;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У3, УХЛ4;
• Направление потока среды: на золотник;

Технические данные электромагнитного клапана СВМА:

• Привод: электромагнитный;
• Номинальное давление PN, МПа (кгс/см²): 2,5 (25);
• Присоединение к трубопроводу: фланцевое по  ГОСТ 12815-80;
• Установочное положение на трубопроводе: на горизонтальном трубопроводе электромагнитом вверх. Отклонение от вертикали – не более 15°;
• Регламентирующий документ: ТУ 302-07-463-91;
• Пропуск среды в затворе, см^3//мин., не  более:  при ∆Р=0,1 МПа (1 кгс/см²⁾ 150, при ∆Р=2,0 МПа (20 кгс/см²) 50;
• Номер чертежа: Т26512;
• Таблица-фигура: 15кч848п;

Материалы основных деталей электромагнитного клапана СВМА:

• Материал изделия (корпус): КЧ-30-6;
• Материал изделия (золотник): сталь 14х17Н2;
• Материал изделия (крышка): сталь 09Г2С или 20;
• Материал изделия (трубка): сталь 08х18Н10Т;
• Материал изделия (уплотнение): фторопласт 10 или 4;
• Материал изделия (мембрана): пленка фторопласт-4МБ;

Показатели надежности электромагнитного клапана СВМА:

• Средний срок службы: 10 лет;
• Гарантийная наработка, циклов: 300000;

Основные заводы производители электромагнитного клапана СВМА:

• Место производства: Россия;
• Производитель СВМА: АО «Семеновский арматурный завод».

Основные габаритные и присоединительные размеры электромагнитного клапана СВМА:
