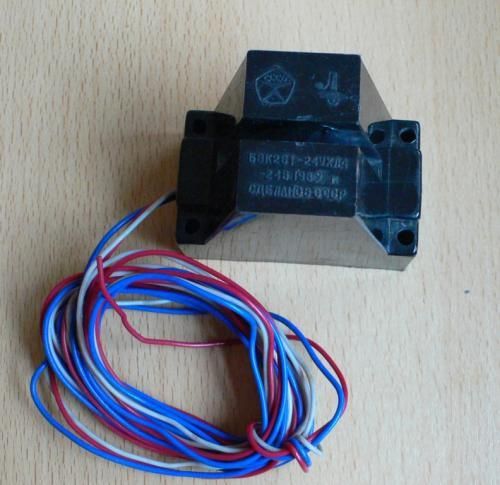

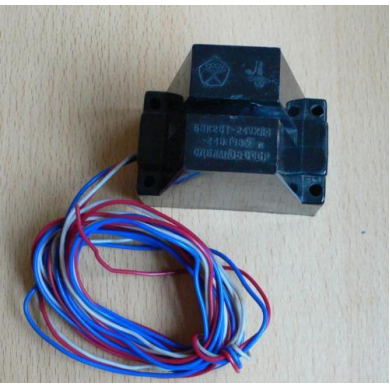

Бесконтактный выключатель БВК 261-24 УХЛ4 -24В

Выключатель бесконтактный БВК 260, БВК 261, БВК 262, БВК 263, БВК 264, БВК 265 предназначены для контроля положения механизма или отдельных его узлов. В основу работы бесконтактных переключателей положен принцип управляемого генератора. Срабатывание переключателей производится введением в щель алюминиевой пластины. Выключатели рассчитаны для управления реле и бесконтактными логическими элементами.

Условия эксплуатации

• Высота над уровнем моря до 2000 м.
• Диапазон рабочих температур от -10 до +45°C.
• Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу переключателей, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
• Рабочее положение в пространстве произвольное.
• Степень защиты IP 65.
• Способ установки на основание винтами М4.

Структура условного обозначения

БВК ХХХ-24-Х4, где:

• БВК — переключатель путевой бесконтактный;
• ХХ — номер разработки (26 или 32);
• Х — номер исполнения (0, 1, 2, 3, 4, 5);
• 24 — номинальное напряжение питания (24 В);
• Х4 — климатическое исполнение (УХЛ, О) и категория размещения (4).

В зависимости от величины щели и ее расположения относительно плоскости крепления выпускаются следующие типы переключателей: БВК-260-24, БВК-261-24, БВК-262-24, БВК-263-24, БВК-264-24, БВК-265-24.
