Блок питания БП-10

Блок питания БП-10 предназначен для питания токовых датчиков БД-10, применяемых в электрических исполнительных механизмах МЭО, МЭП, МЭМ и механизмах сигнализации положения МСП-1, МСП-94.

Блок является комплектующим изделием ГСП для автоматизированных систем управления технологическими процессами (АСУ ТП).

Блоки не предназначены для работы в средах, содержащих пары, газы и другие вещества, вызывающие коррозию и разрушения покрытий, материалов и изоляции, а также во взрывоопасных средах.

По защищённости от воздействия окружающей среды блоки выполнены в обыкновенном исполнении и относятся к изделиям третьего порядка ГОСТ Р 52931.

Блоки по устойчивости к воздействию климатических факторов внешней среды имеют климатические исполнения УХЛ4.2 и О4.2 и степень защиты IP20.

Условия эксплуатации

Технические характеристики

• Выходной стабилизированный постоянный ток (45±5%) мА на нагрузке до 1кОм.
• Напряжение питания 220В с допустимым отклонением от -10 до +15%.
• Потребляемая мощность не более 8ВА.
• Масса не более 0,5кг.

Конструкция

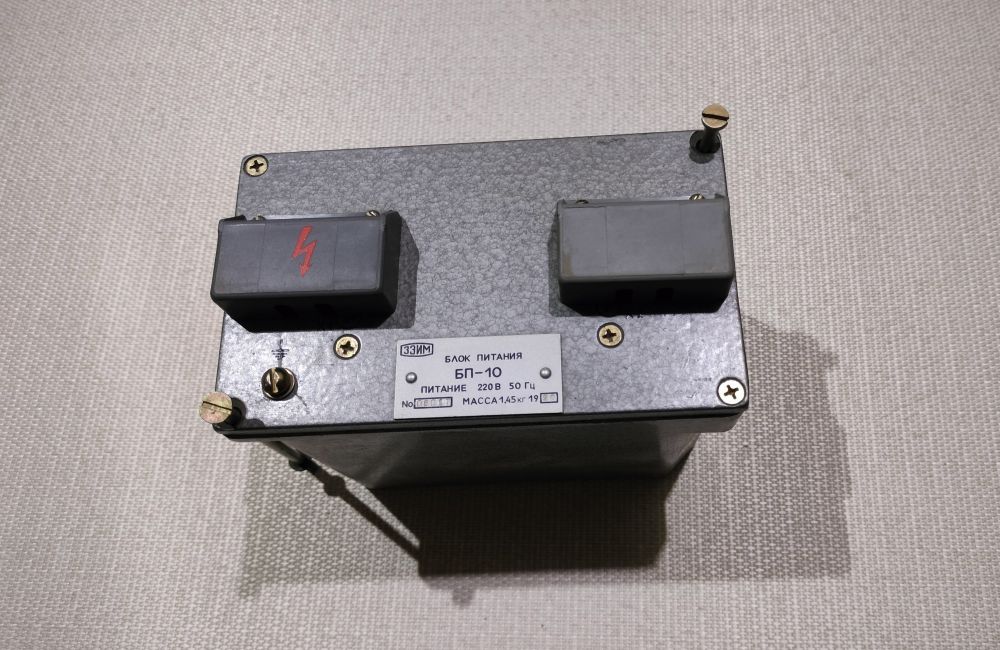

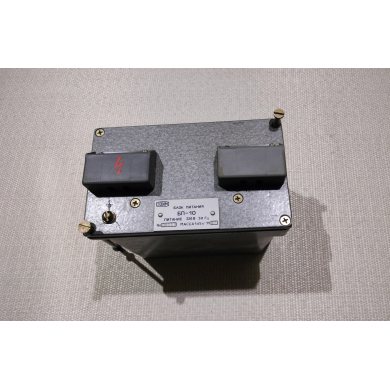

Блок имеет два конструктивных исполнения – щитовое и в стандартном корпусе на DIN- рейку. Обе конструкции имеют пластмассовый кожух.

На передней панели блока щитового исполнения расположены две клеммные колодки для подключения внешних электрических цепей. Клеммные колодки закрываются пластмассовыми крышками.

В блоке на DIN-рейку внешние электрические цепи подключаются под винт.

Монтаж

Блоки монтируются на щите в любом рабочем положении с креплением двумя винтами М5 за переднюю панель или на DIN-рейку.

Габаритные и установочные размеры

• Щитовое исполнение - 96 х 160 х 83 мм.
• Исполнение на DIN-рейку - 72 х 88 х 60 мм.
