Блок питания БП-20

Артикул:

Стоимость доставки: курьером от 500 руб. (доступен самовывоз)

Цена с НДС требует уточнения у менеджера

Наличие: на складе в Ярославле

Акция: купить со скидкой: +7 (4852) 45-80-64
info@speckip.ru

1 800 руб.

Отложить

Подробнее о доставке

Характеристики

Описание

Блок питания БП-20 предназначен для питания токовых датчиков БД-10М, применяемых в электрических исполнительных механизмах МЭО, МЭП, МЭМ и механизмах сигнализации положения МСП-1, МСП-94, МСП-94-УД.

Блок является комплектующим изделием ГСП для автоматизированных систем управления технологическими процессами (АСУ ТП).

Блок БП-20 является составной частью блока сигнализации положения токового БСПТ-10М, но может поставляться отдельно как комплектующее изделие (ЗИП).

Блоки не предназначены для работы в средах, содержащих пары, газы и другие вещества, вызывающие коррозию и разрушения покрытий, материалов и изоляции, а также во взрывоопасных средах.

По защищённости от воздействия окружающей среды блоки выполнены в обыкновенном исполнении и относятся к изделиям третьего порядка ГОСТ Р 52931.

Блоки по устойчивости к воздействию климатических факторов внешней среды имеют климатические исполнения УХЛ3.1 и О4.2 и степень защиты IP20, IP40 (щитовое исполнение).

Условия эксплуатации

Условия эксплуатации	Исполнение
Условия эксплуатации	УХЛ3.1	О4.2
Температура окружающего воздуха, °С	-30...+50	-10...+55
Относительная влажность воздуха, %	30...80	30...95
при температуре, °С	до 25	до 35
Частота вибрации, Гц	до 25	до 25
амплитуда вибросмещения, мм	до 0,1	до 0,1
Магнитные поля постоянные или переменные 50 Гц напряженность, А/м	до 400	до 400

Технические характеристики

Выходное нестабилизированное напряжение постоянного тока (35 ± 10)В для БП-20, БП-20/1Д. (27 ± 3)В для БП-20/2Д.
Выходной ток не более 100 мА для БП-20, БП-20/1Д. Не более 40 мА для БП-20/2Д.
Напряжение питания 220В с допустимым отклонением от -15 до +10%.
Потребляемая мощность не более 10ВА. Не более 3,2ВА для БП-20/2Д.
Масса не более 0,5 кг. Не более 0,3 кг для БП-20/2Д.

Конструкция

Блок имеет три конструктивных исполнения - щитовое и два в стандартном корпусе на DIN-рейку. Все конструкции имеют пластмассовый кожух.

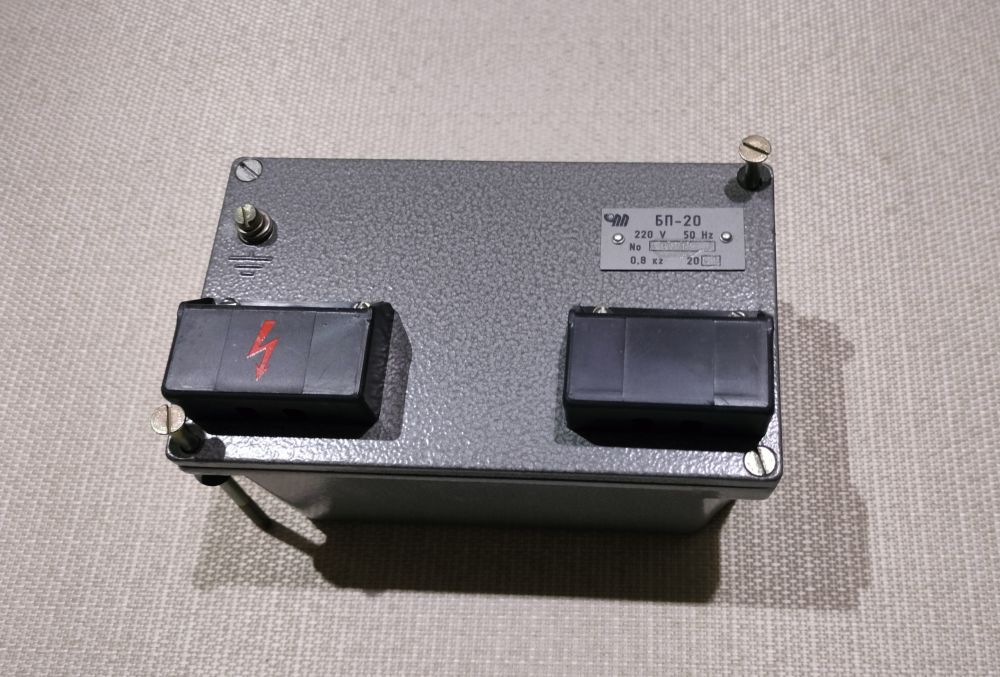

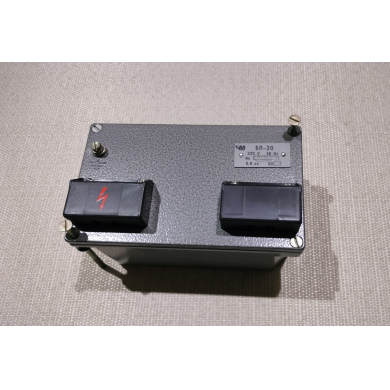

На передней панели блока щитового исполнения расположены две клеммные колодки для подключения внешних электрических цепей. Клеммные колодки закрываются пластмассовыми крышками.

В блоке на DIN-рейку внешние электрические цепи подключаются под винт.

Монтаж

Блоки монтируются на щите в любом рабочем положении с креплением двумя винтами М5 за переднюю панель или на DIN-рейку.

Габаритные и установочные размеры

Щитовое исполнение БП-20 - 160 х 96 х 83 мм.
Исполнение на DIN-рейку БП-20/1Д - 87 х 72 х 60 мм.
Исполнение на DIN-рейку БП-20/2Д - 87 х 35 х 60 мм.
