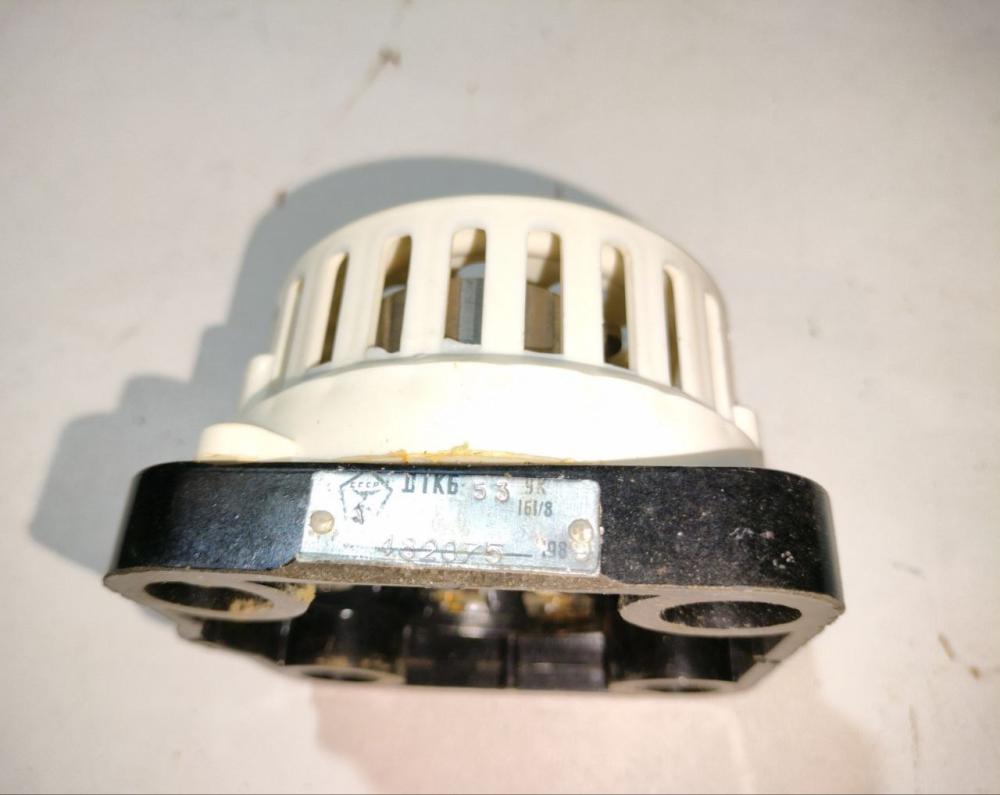

Датчик-реле температуры ДТКБ

ДТКБ датчик-реле температуры камерный биметаллический предназначен для двухпозиционного релейного регулирования температуры в камерах с неагрессивной газообразной средой при отсутствии магнитных электрических полей, действующих на магниты прибора.

Области применения датчиков-реле температуры ДТКБ

Датчики-реле температуры ДТКБ (регуляторы) применяются как в промышленности, так и в быту для автоматического регулирования температуры в системах отопления и кондиционирования воздуха в различных производственных, жилых, складских помещениях, электронных устройствах в приборостроении, овощехранилищах, теплицах, гаражах, инкубаторах, холодильных камерах и т.д.

Биметаллические камерные датчики-реле температуры ДТКБ могут применяться для автоматического регулирования (настройки) температуры:
— в цехах,
— в теплицах,
— в холодильных камерах,
— в системах отопления,
— в инкубаторах;
— на складах;
— в гаражах и других помещениях.

Преимущества датчика-реле температуры ДТКБ (терморегулятора):

— компактные размеры;
— прибор не портит внешнего вида помещений благодаря нейтральному цвету корпуса и небольшим габаритам;
— надежный;
— срок службы около 8 лет;
— может использоваться как в частных домах и квартирах, так и в производственных помещениях;
— невысокая цена.

Технические характеристики датчика-реле температуры ДТКБ камерного биметаллического

Модификации датчика-реле температуры ДТКБ камерного биметаллического

Модификации датчика-реле температуры ДТКБ делятся на две группы. Модификации датчиков первой группы выполняют замыкание контактов в момент повышения температуры, второй же группы — в противоположном случае – при снижении уровня тепла (понижении температуры). Каждая модификация датчика ДТКБ имеет свой диапазон температуры.

В настоящий момент датчик-реле температуры ДТКБ (регулятор) представлен 16 модификациями, охватывающими широкий диапазон температур от -30 до +50 градусов:

8 модификаций приборов прямого действия: ДТКБ-42, ДТКБ-43, ДТКБ-44, ДТКБ-45, ДТКБ-46, ДТКБ-47, ДТКБ-54, ДТКБ-56.

8 модификаций приборов обратного действия: ДТКБ-48, ДТКБ-49, ДТКБ-50, ДТКБ-51, ДТКБ-52, ДТКБ-53, ДТКБ-55, ДТКБ-57.

В следующей таблице представлены характеристики различных модификаций датчика-реле температуры ДТКБ.

Основные метрологические параметры и технические характеристики датчика-реле температуры ДТКБ камерного биметаллического

Зона нечувствительности датчика-реле температуры ДТКБ камерного биметаллического (дифференциал, зона возврата) от 2 до 8°С. Конкретное значение зоны нечувствительности указывается в заказ-наряде. В случае отсутствия указания, прибор изготавливается с зоной нечувствительности от 2 до 4°С по всей шкале.

Основная допускаемая погрешность датчика ДТКБ для всех модификация не превышает значений:

— на средней отметке шкалы +1,0°С;

— на крайних отметках шкалы +2,5°С.

В случае изготовления приборов с фиксированной настройкой, погрешность срабатывания на крайних точках не регламентируется.

Постоянная времени теплового выравнивания ДТКБ — не более 25 минут для спокойного воздуха.

Разрывная мощность контактов датчика-реле ДТКБ не менее:

— 50 Вт при напряжении 127 В постоянного тока;

— 50 ВА при напряжении 220 В переменного тока и индуктивной нагрузке

Электрическая изоляция датчиков ДТКБ выдерживает в течение одной минуты при температуре окружающего воздуха %: + 5°С и относительной влажности не более 80% напряжение ЭДОО В переменного тока частотой 50 Гц.

Сопротивление изоляции электрических цепей датчиков-реле температуры ДТКБ между собой и относительно корпуса соответствует:

— при температуре окружающего воздуха 20 + 5 oС в относительной влажности не более 80% — не менее 20 МОм;

— при повышенной влажности 95% и температуре плюс 35°С — не менее 2 МОм.

Регуляторы температуры ДТКБ работоспособны в условиях относительной  влажности окружающей среды 30-80%

Масса прибора не более 0,3 кг.

Срок службы датчика не менее 8 лет.

Потребитель может самостоятельно установить требуемую температуру. Для этого необходимо вывернуть винт фиксации шкалы, выставить требуемое значение, после чего зафиксировать его винтом.

Рекомендации по монтажу и подключению регулятора ДТКБ

Датчик — регулятор  ДТКБ устанавливается на высоте 1.5 -1,8 м от пола в местах, не подвергающихся непосредственному воздействию источников тепла или холода.
Циркуляция воздуха около датчика ДТКБ должна быть свободной. Предохранять прибор от попадания внутрь его металлической стружки.
Крепление регулятора температуры ДТКБ к стене производится четырьмя винтами МЗ х 22-58026.
Провода цепи управления подключаются к выводам «I» и «2», а заземление датчика ДТКБ осуществляется подсоединением к выводу «3».
