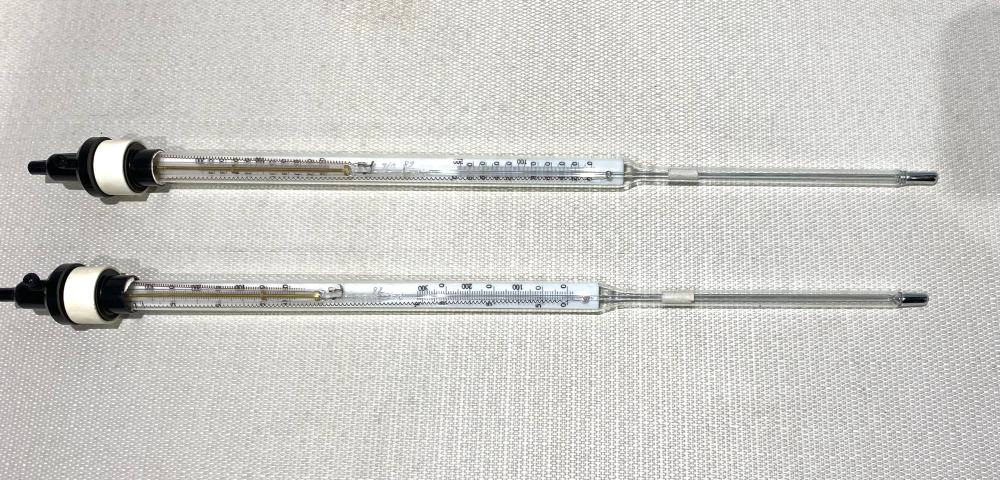

Термометр ртутный электроконтактный ТПК-3-П

Термометры ртутные электроконтактные ТПК выполнены в виде стеклянной цилиндрической оболочки с зауженной нижней частью с резервуаром, заполненным ртутью, к которому присоединена капиллярная трубка. Внутрь оболочки вложена шкальная пластина из стекла молочного цвета. Прибор имеет две шкалы. Верхняя шкала служит для настройки термометра на заданную температуру. Нижняя шкала служит для контроля температуры измеряемой среды.

В капиллярной трубке находится подвижный контакт, который дает возможность задать необходимую температуру и положение которого (настройка) регулируется с помощью магнитного приспособления (входит в комплект поставки). Магнитное приспособление вращается, и вольфрамовая нить таким образом устанавливается на отметке задаваемой температуры.

В зависимости от формы нижней части термометры имеют два конструктивных исполнения: П – прямые (ТПК-П) и У — угловые (ТПК-У).

Корпус термометров ртутных электроконтактных ТПК изготавливается из термически обработанного стекла.

Принцип действия термометров ртутных электроконтактных ТПК основан на изменении объема термометрической жидкости (ртути) в зависимости от температуры измеряемой среды и на способности ртути служить проводником электрического тока при замыкании контактов.

Термометры подключают в цепи постоянного и переменного тока (0,04А, 50Гц) через усилительное устройство.
Коммутируемая мощность — не более 1 В·А при силе постоянного и переменного тока до 0,04 А, номинальном напряжении до 220 В, частоте до 50 Гц.
