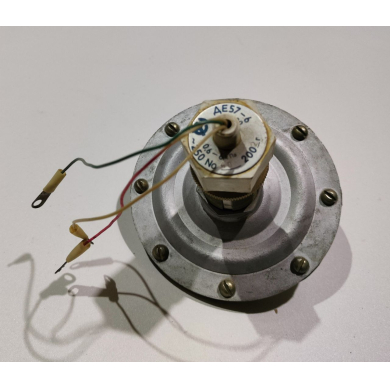

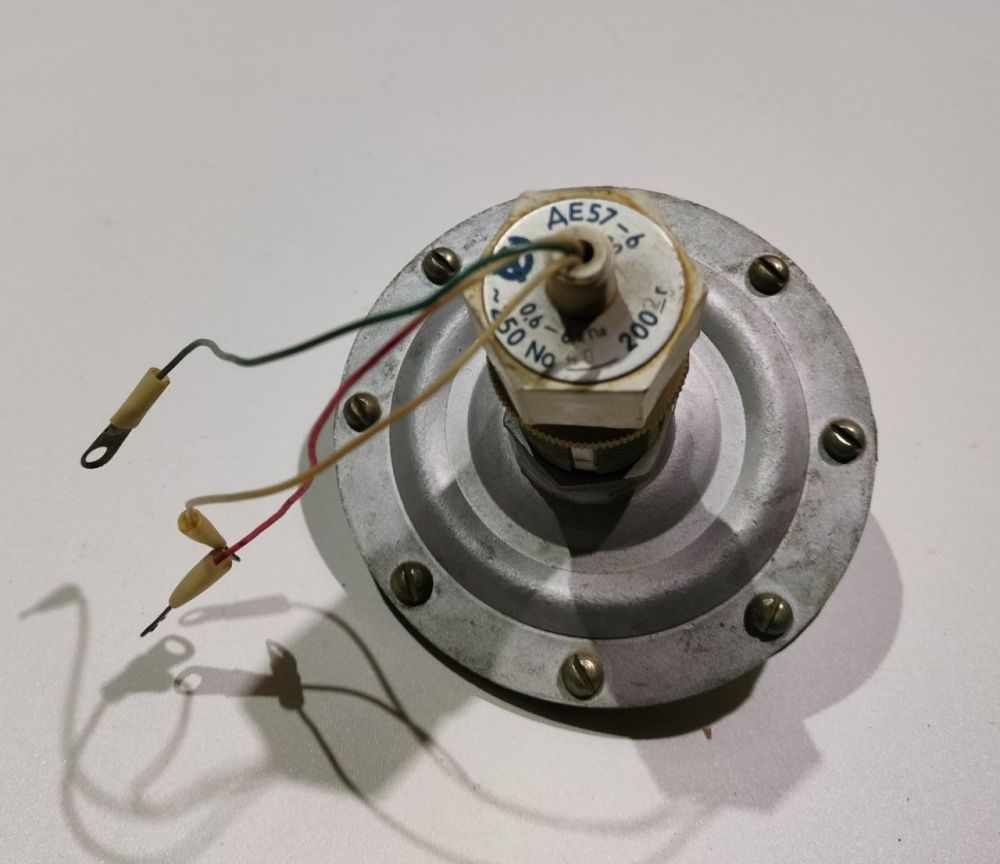

Датчик-реле напора ДЕ-57-6 0,6-6 кПа

Артикул:

Стоимость доставки: курьером от 500 руб. (доступен самовывоз)

Цена с НДС требует уточнения у менеджера

Наличие: на складе в Ярославле

Акция: купить со скидкой: +7 (4852) 45-80-64
[email protected]

2 400 руб.

Отложить

Подробнее о доставке

Характеристики

Описание

Датчик-реле напора ДЕ-57-6 предназначен для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений. Контролируемая среда - воздух, газы и жидкости, неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине.

Датчики из серии ДЕ-57 аналогичны реле РУМД (модели ДД-1.6, ДД-0.25, ДН-40, ДН-6, ДН-2.5, ДТ-40, ДТ-2.5). По сравнению с серией РУМД габаритные размеры уменьшены не менее чем в 5 раз, масса - в 3 раза.

Датчики-реле ДЕ-57 предназначены для работы в условиях:

температура окружающей среды от -30 до +50ºС;
относительная влажность (95 ± 3)% при температуре +35ºС;
вибрация частотой до 25 Гц, с амплитудой не более 0,1 мм.

Модель	Пределы уставок, кПа	Величина зоны возврата, кПа	Давление перегрузки, кПа	Габаритные размеры, мм, не более	Масса, кг, не более
Датчики-реле давления
ДЕ-57-1600	400 - 1600	160	2000	27 х 31 х 120	0,15
ДЕ-57-600	100 - 600	160	1200	27 х 31 х 120	0,15
ДЕ-57-200	20 - 200	25	400	27 х 31 х 120	0,15
Датчики-реле напора
ДЕ-57-40	4 - 40	5	80	Ø60 х 130	0,25
ДЕ-57-6	0,6 - 6	0,6	18	Ø95 х 130	0,25
ДЕ-57-2,5	0,04 - 2,5	0,25	10	Ø142 х 130	0,4
Датчики-реле тяги
ДЕ-57-40Т	4 - 40	5	80	Ø60 х 130	0,25
ДЕ-57-6Т	0,6 - 6	0,6	18	Ø95 х 130	0,25
ДЕ-57-2,5Т	0,04 - 2,5	0,25	10	Ø142 х 130	0,4
Датчик-реле перепада напора
ДЕ-57-2,5ПН	0,1 - 2,5	0,25	10	Ø200 х 165	1,4

На объекте датчики-реле ДЕ-57 устанавливаются в вертикальном положении с помощью штуцера М12x1,5 (кроме ДЕ-57-2,5ПН). Штуцер поставляется в комплекте. В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди и др.

Процедура монтажа датчика-реле ДЕ-57-2,5ПН выглядит следующим образом: сперва закрепить прибор на кронштейне, затем подсоединить к нему трубопровод, предварительно развальцевав конец трубки по уплотнительному кольцу присоединительного штуцера.

Подключение датчика-реле ДЕ-57 в цепь производится по нижеприведенной электрической схеме:

Номер провода	Цвет изоляции	Допускаемая замена по цвету изоляции
1	черный	фиолетовый, коричневый
2	красный	розовый, желтый, оранжевый
3	белый	синий, голубой, зеленый
