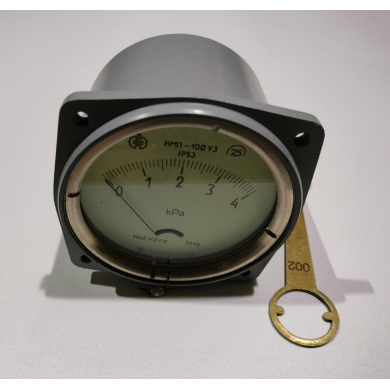

Напоромер НМП-100 0-4 kPa

Класс точности: 1,5

Для НМП-100 диапазон измерения, кПа: (0... 01,6);

(0...0,25); (0...0,4); (0...0,6); (0...1); (0...1,6); (0...2,5);

(0...4); (0...6); (0...10); (0...16); (0...25); (0...40)

Для ТНМП-100, кПа: (–0,125... +0,125); (-0,2 … +0,2);

(-0,3 ... +0,3); (-0,5 … +0,5); (-0,8 ... +0,8); (-2 ... +2);

(-3 … +3); (-5 ... +5); (-8 … +8); (-12,5 ... +12,5); (-20 ... +20)

Для ТмМП-100: (-40 … 0); (-25 … 0); (-16 … 0);

(-10 … 0); (-6 … 0); (-4 … 0); (-2,5 … 0); (-1,6 … 0);

(-1 … 0); (-0,6 … 0); (-0,4 … 0); (–0,25 … 0)

Вид присоединения: штуцер "елочка"

Степень защиты от воздействий окружающей среды:IP53

Температура окружающей среды: -50… +60 гр.С

Материал корпуса: металл

Стекло: техническое

Исполнение по устойчивости к внешним вибрационным воздействиям: L3 ГОСТ Р 52931

Средняя наработка часов на отказ: 66000

Масса: не более 0,8 кг

Принцип действия напоромеров НМП-100, тягонапоромеров ТНМП-100, тягомеров ТмМП-100.

Принцип работы основан на уравновешивании измеряемого давления силами упругой деформации чувствительного элемента. Давление подходит к штуцеру, соединенному с внутренней полостью мембранной коробкой с помощью трубки.

Монтаж приборов.

Приборы предназначены для утопленного щитового монтажа. Монтаж на щите осуществляется с помощью прижимных кронштейнов, входящих в комплект. При установке необходимо обеспечить вертикальное расположение циферблата с допускаемым отклонением по вертикали не более 5 гр. Во избежание запаздывания показаний соединительные линии от места отбора измеряемого давления до прибора по возможности должны быть короткими.
