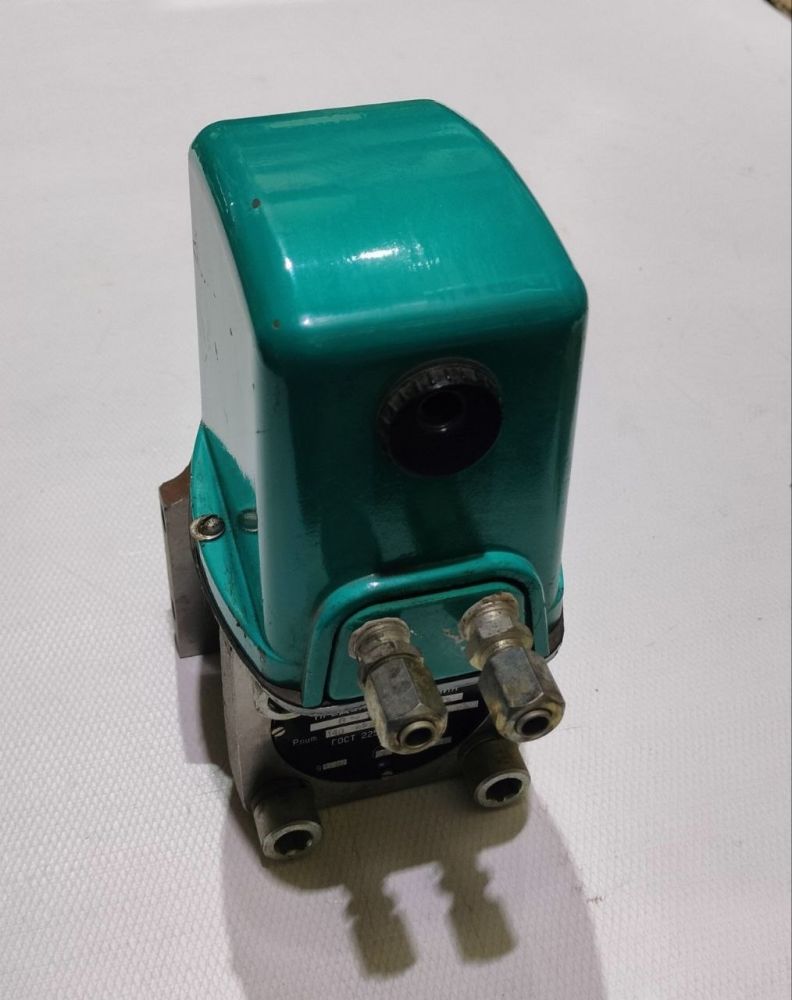

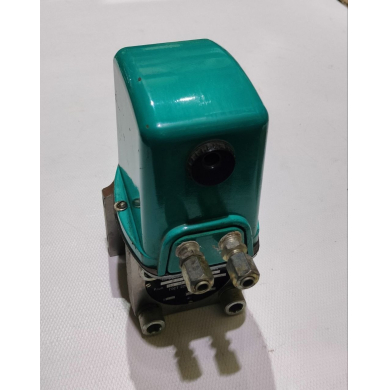

Преобразователи давления пневматические 13ДИ13

 1. Верхние пределы измерения:
     13ДИ13, 13ДИ30, кгс/м2

1000

     13ДИ13, 13ДИ30, 13ДИ30-К, кгс/м2

1600; 2500; 4000; 6000

     13ДИ13, 13ДИ30, 13ДИ30-К, кгс/см2

1,0; 1,6; 2,5; 4,0; 10; 40; 60

     13ДВ13, 13ДВ30, кгс/м2

1000; 1600; 2500; 4000; 6000;10000

     13ДИВ13, 13ДИВ30, кгс/м2

-500…500; -800…800; -1250…1250;
-2000…2000; -3000…3000; -5000…5000

     13ДИВ13, 13ДИВ30, кгс/см2

-1…0,6; -1…1,5; -1…3; -1…5; -1…9; -1…15; -1…24

 2. Классы точности

0,6; 1

 3. Давление воздуха питания, кгс/см2

1,4±0,14

 4. Выходной сигнал, кгс/см2

0,2…1

 5. Расстояние передачи пневматических
     сигналов, м, не более

300

 6. Климатические исполнения

УХЛ2; О4.2

 7. Температура окружающего воздуха, °С
     для исполнения УХЛ2

     для исполнения О

–50…+50
–50…+80 (по требованию потребителя)
–10…+45

 8. Относительная влажность воздуха
     при температуре 35°С и более низких температурах, %
     для исполнения УХЛ без конденсации влаги
     для исполнений О с конденсацией влаги

95
98

 9. Степень защиты от воздействия пыли и воды
     для исполнения О

IP53
IP54

10. Виброустойчивость, группа

L3

11. Присоединительная резьба штуцера:

М20х1,5

12. Габаритные размеры, мм

от 140х197х96
до 173х197х96

13. Масса, кг, не более

4,6…8,3

14. Изготавливаются по

ТУ 25-02.100952-81

15. Сертификат утверждения типа средств измерений
      Внесены в Госреестр средств измерений под

RU.C.30.065.A № 21018
№ 4173-05

16. Код ОКП

42 1222
