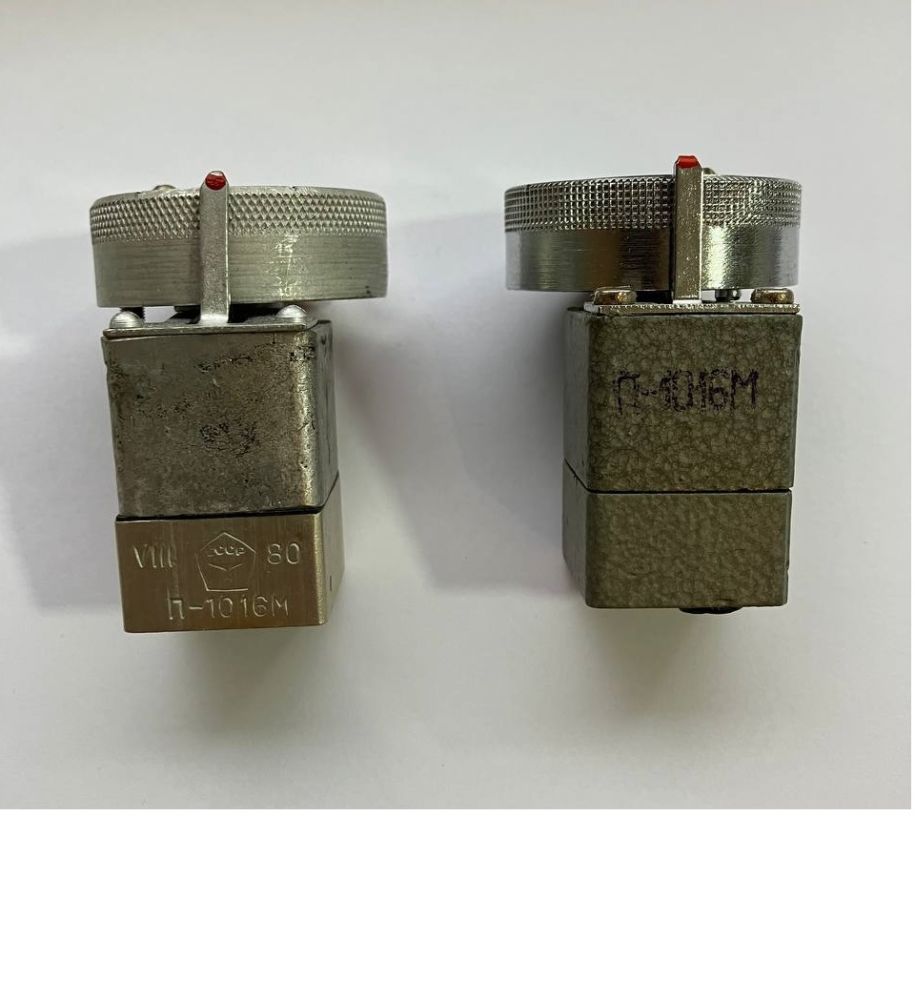

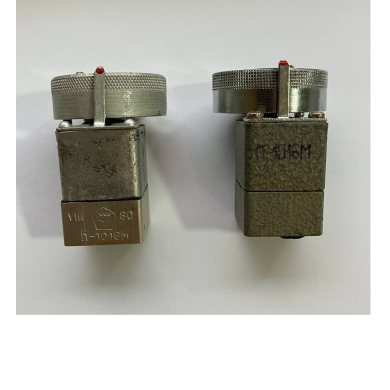

Пневмосопротивление регулируемое П1Д.1М (П-1016М)

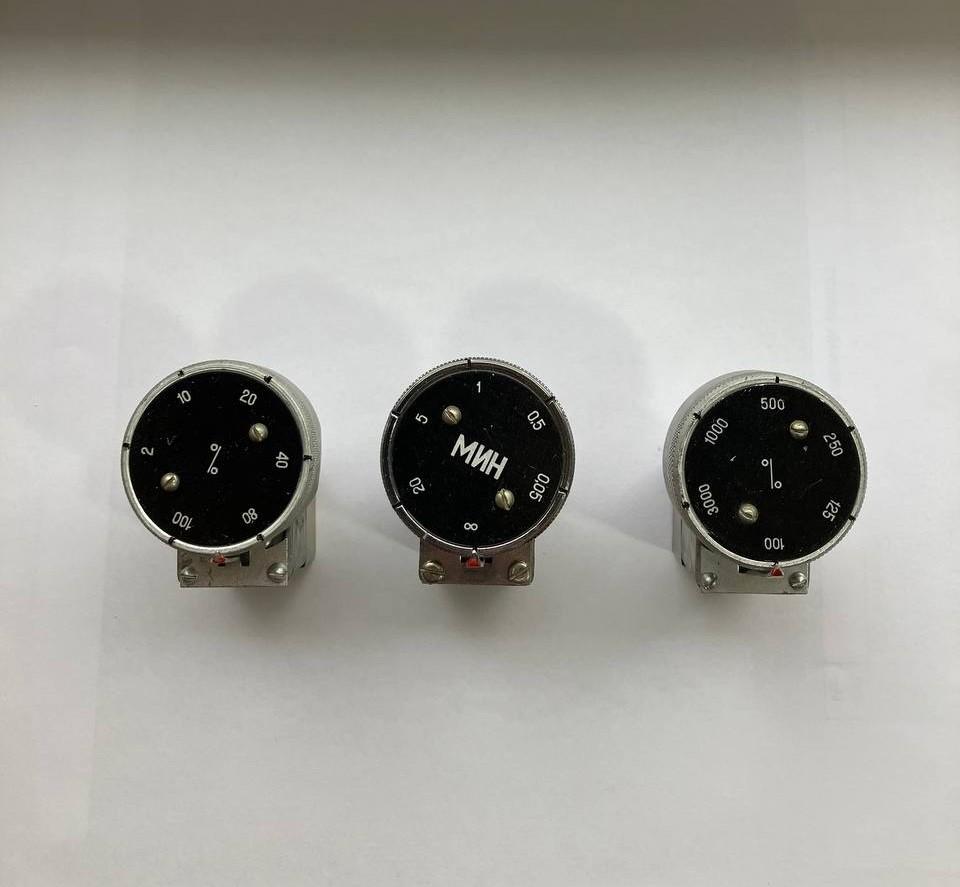

Пневмосопротивление П1Д1М (П-1016М) состоит из корпуса, штока с конусом и диска. На верхнем торце диска укреплена шкала, на нижнем - лекало. Лекало выполнено в виде гибкой шайбы, имеющей пространственную кривизну, изменяемую с помощью регулировочных винтов, расположенных в диске. Нижняя поверхность лекала нажимает на головку подпружиненного штока.

Пневмосопротивление П2Д1М состоит из корпуса, штока с конусом и регулировочного винта.

Расход воздуха через сопротивление устанавливается посредством изменения проходного сечения кольцевого зазора, через который проходит воздух. Настройка производится поворотом винта, при этом конус штока перемещается в конусном отверстии, выполненном в корпусе.

Невоспроизводимость уставки расхода воздуха по шкале не более 10 % от номинального значения установленного расхода.
