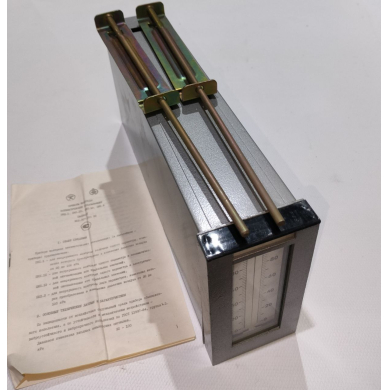

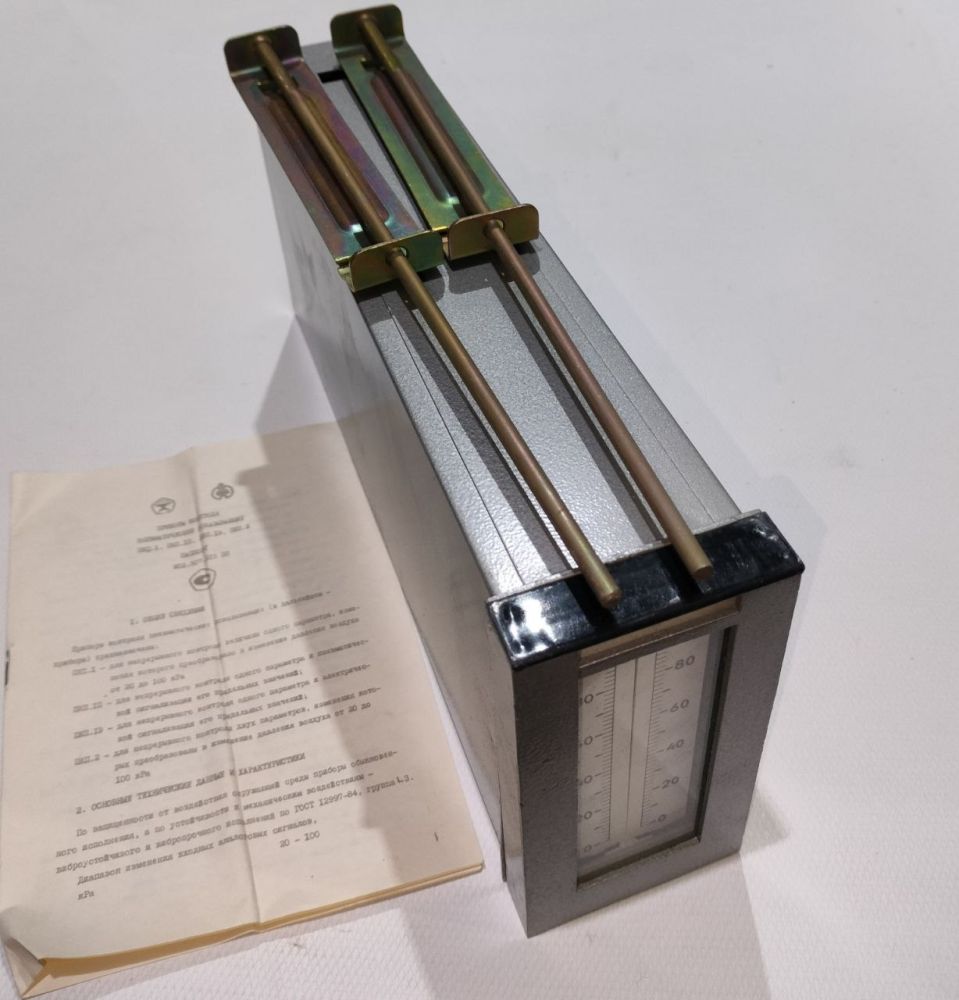

Приборы контроля пневматический показывающий ПКП2

Артикул:

Стоимость доставки: курьером от 500 руб. (доступен самовывоз)

Цена с НДС требует уточнения у менеджера

Наличие: на складе в Ярославле

Акция: купить со скидкой: +7 (4852) 45-80-64
info@speckip.ru

3 000 руб.

Отложить

Подробнее о доставке

Характеристики

Описание

Показывающие пневматические приборы контроля ПКП.1, ПКП.1-2, ПКП.1П, ПКП.1Э, ПКП.2, ПКП.2-3 используются в схемах автоматического контроля, управления и регулирования теплоэнергетических параметров технологических процессов: давления, расхода, температуры и других.

Назначение пневматических показывающих приборов контроля

Прибор	Назначение
ПКП.1 и ПКП.1-2 (с дальновидной шкалой)	для контроля величины одного параметра
ПКП.1П	для контроля величины одного параметра и пневматической сигнализации предельных его значений
ПКП.1Э	для контроля величины одного параметра и электрической сигнализации предельных его значений
ПКП.2	для контроля величины двух параметров
ПКП.2-3	для контроля одного параметра, дистанционной установки задания на исполнительный механизм и контроля этого задания

Приборы контроля пневматические показывающие ПКП.1, ПКП.1П, ПКП.1Э, ПКП.2, ПКП.2-3 выпускаются с линейными шкалами 0 - 100 и по заказу потребителя комплектуются именованными шкалами по числу измерительных устройств. Пневматический показывающий прибор контроля ПКП.1-2 выпускается со шкалой, определяемой спецификацией заказа. В пневматический показывающий прибор контроля ПКП.2-3 устанавливается равномерная шкала для контроля давления задания.

Технические характеристики пневматических показывающихприборов контроля ПКП.1, ПКП.1-2, ПКП.1П, ПКП.1Э, ПКП.2, ПКП.2-3

Характеристики	Значения
Диапазон изменения входных (для ПКП.2-3 входных и выходных) аналоговых сигналов, кПа	20 - 100
Выходные дискретные сигналы:
пневматические, кПа:
- логический «0»	0 - 10
- логическая «1»	110 - 140
электрические (для ПКП.1Э), В, не более:
- логический «0»	0
- логическая «1»	220
Класс точности приборов контроля пневматических показывающих:
- для ПКП.1-2	0,5
- для остальных	1,0
Питание показывающих пневматических приборов контроля:
- давление сжатого воздуха, кПа	140 ± 14
- переменный ток (для прибора ПКП.1Э):
- напряжением, В	220
- частотой, Гц	50 ± 1 или 60 ± 1
- напряжением, В	220
Для подготовки воздуха питания показывающих пневматических приборов контроля рекомендуется использовать фильтр-стабилизатор давления воздуха ФСДВ
Расход воздуха питания, л/мин, не более:
- ПКП.1, ПКП.1-2	2
- ПКП.1П, ПКП.1Э	2
- ПКП.2	3,5
- ПКП.2-3	4
Тип соединения с внешними пневматическими линиями	00-01-1; 00-03-3; 00-04-4; 4-02; 4-03 по ГОСТ 25165-82
Климатические исполнения:
- для работы при температуре от -10 до +60 °С	УХЛ4.2
- для работы при температуре от -10 до +60 °С и относительной влажности до 98% при температуре +35 °С	О4.2
Габаритные размеры пневматических показывающих приборов контроля, мм:
- ПКП.1	72×167×211
- ПКП.1-2	320×320×97
- ПКП.1Э, ПКП.1П	72×167×272
- ПКП.2	72×167×320
- ПКП.2-3	72×167×333
Масса приборов контроля пневматических показывающих, кг, не более:
- ПКП.1	1,8
- ПКП.1-2	4,2
- ПКП.1Э, ПКП.1П	2
- ПКП.2	3
- ПКП.2-3	3,2
