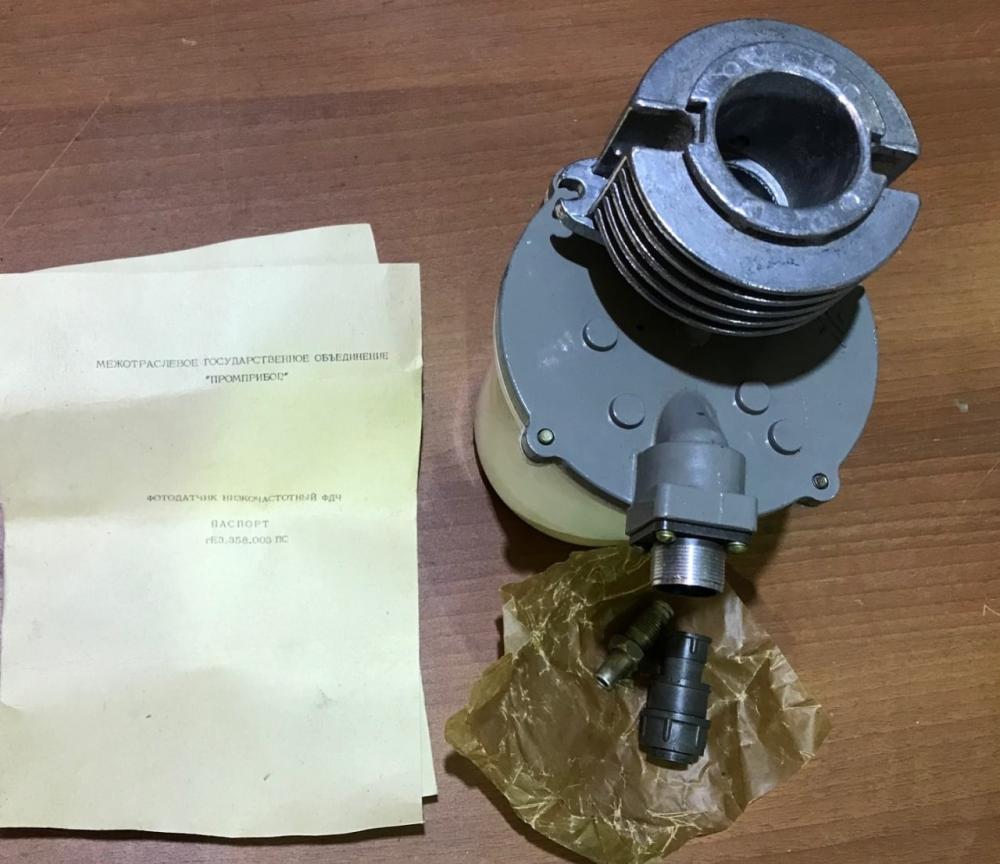

Фотодатчик ФДЧ

Фотодатчик пламени низкочастотный ФДЧ используется для контроля наличия пламени горелочных устройств котлов и печей. Фотодатчик работает в сочетании с приборами Ф34.2 (один или два ФДЧ) и Ф34.3 (от одного до трех ФДЧ).

Функциональные возможности

• Преобразование низкочастотных пульсаций видимого и инфракрасного излучения пламени в топочных камерах в электрический сигнал напряжения постоянного тока.

Технические характеристики

ПИТАНИЕ

• Напряжение - +27 В постоянного тока
  (например, от источника постоянного тока, приборов Ф34.2 или Ф34.3)

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

• Габаритные размеры – 205х128х190 мм
• Масса – не более 1.4 кг
• Монтаж – фланцевый, на горелочном устройстве
• Подключение – штепсельный разъем

ВХОДНОЙ СИГНАЛ

• Вид – низкочастотная пульсация света частотой от 6 до 12 Гц
• Длина волны – от 0.5 до 3 мкм

ВЫХОДНОЙ СИГНАЛ

• Напряжение - от -10 до 0 В постоянного тока
