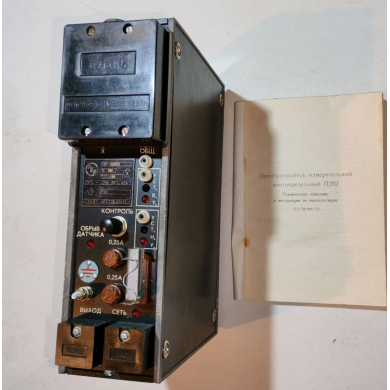

Преобразователь измерительный многопредельный П282

П282 преобразователь измерительный многопредельный предназначен для преобразования термоэлектродвижущей силы термоэлектрических преобразователей сопротивления постоянного тока и напряжения постоянного тока в один из унифицированных сигналов ГСП постоянного тока.

Преобразователи П282 применяются в составе технических средств при создании автоматизированных систем управления технологическими процессами, а также при создании систем оперативно-диспетчерского управления предприятиями, где по условиям работы требуется обеспечение искробезопасности входных цепей.

Прибор имеет модификации: П282А, П282Б, П282В, П282Г.

Технические характеристики П282:

Диапазон преобразования:

- в сигнал ГСП постоянного тока - от 0 до 5 мА; от 0 до 20 мА; от 4 мА до 20 мА;

- в сигнал напряжения постоянного тока - от 0 до 10 В; от 1 В до 5 В.

Основная погрешность - 0,5%; 1%.

Класс точности - 0,4.

Сопротивление:

- входной цепи П 282 при индуктивности линии связи не более 0,001 Гн и длине проводов не более 250 м - 300 Ом;

- линии связи с термопреобразователем сопротивления (каждый провод) - 10 Ом.

Сопротивление цепи выхода:

- для выхода от 0 до 5 мА - 2,5 кОм;

- для выхода от 4 мА до 20 мА - 1 кОм;

- для выхода от 0 до 10 В - 2 кОм.

Амплитуда пульсации выходного сигнала П282 - 0,6%.

Быстродействие - 1 с.

Мощность, потребляемая преобразователем - не более 12 В∙А.

Степень защиты - IP20.

Электрическое питание преобразователя П 282:

- напряжением - от 187 В до 242 В;

- частотой - 50 Гц.

Габаритные размеры - 77×260×200 мм.

Масса - не более 3 кг.

Принцип действия преобразователя основан на статической автокомпенсации.

Условия эксплуатации:

Температура окружающего воздуха - от +5° С до +50° С.

Относительная влажность - до 80%.
