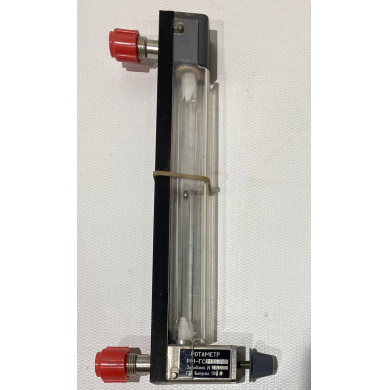

Ротаметр РМ-ГС/16 кл.4

Ротаметр РМ-ГС/16

Также этот прибор может называться: РМ ГС/16, РМГС/16, rm-gs/16, rm gs/16, rmgs/16.

РМ-ГС/16 ротаметр со стеклянной ротаметрической трубкой, с местными показаниями предназначен для измерения объемного расхода плавно меняющихся однородных потоков газа.

Технические характеристики РМ-ГС/16:

Верхний предел измерений - 16 м³/ч (16 000 л/ч).

Основная допускаемая погрешность - ±4%.

Температуру потоков газа - от +10° С до 35° С.

Избыточное давление - от 0,06 МПа до 0,16 МПа.

Диаметр условного прохода РМ-ГС/16 - 6 мм.

Диаметр отверстия в штуцере для подсоединения трубопровода - 8 мм.

Рабочее положение вертикальное с отклонением - не более ±1°.

Средняя наработка на отказ - 40 000 ч.

Составные материалы конструкции ротаметра:

- смесь резиновая ИРП-1345;

- фторопласт-4;

- сталь 12х18Н10Т;

- стекло С52-1;

- титан ВТ-1-00.

Габаритные размеры - не более 273×34×117 мм.

Масса ротаметра РМ-ГС/16 - не более 0,75 кг.
