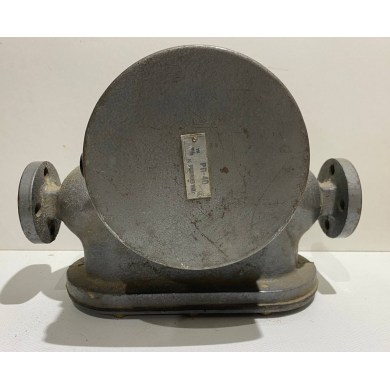

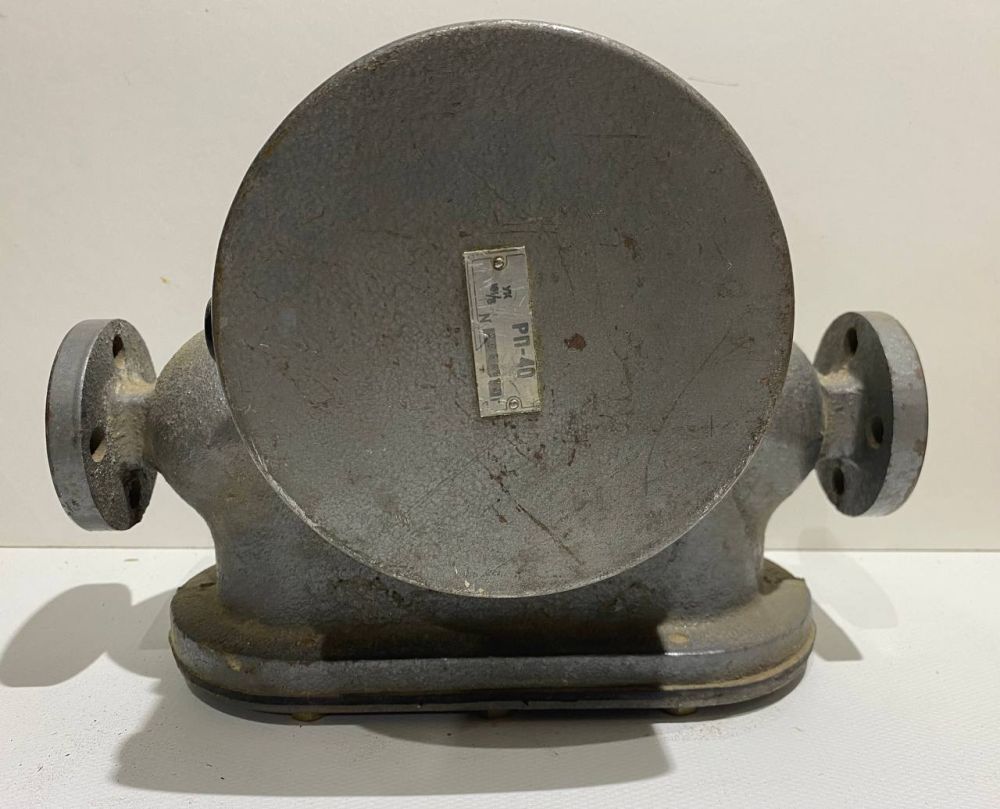

Реле уровня поплавковое РП-40/1

Реле уровня поплавковое РП-40/1 предназначено для контроля положения уровня неагрессивной жидкости с температурой от 5 до 60 °С и температурой окружающего воздуха от 5 до 50 °С в различного рода резервуарах и для включения или выключения сигнальных устройств или исполнительных механизмов при отклонении уровня жидкости от заданного.

Принцип действия

Чувствительным элементом реле является поплавок.

Реле поплавковое РП-40/1 имеет два контактных устройства, из которых каждое может быть либо нормально замкнуто, либо нормально открыто. При отклонении уровня жидкости от заданного положения поплавок через систему тяг поворачивает ртутные переключатели и заставляет их либо замыкать, либо размыкать одну из электрических цепей.

Установка реле на заданный предел положения уровня жидкости производится специальным устройством, которое имеет шкалу для отсчета положения уровня жидкости, при котором должно срабатывать контактное устройство.
