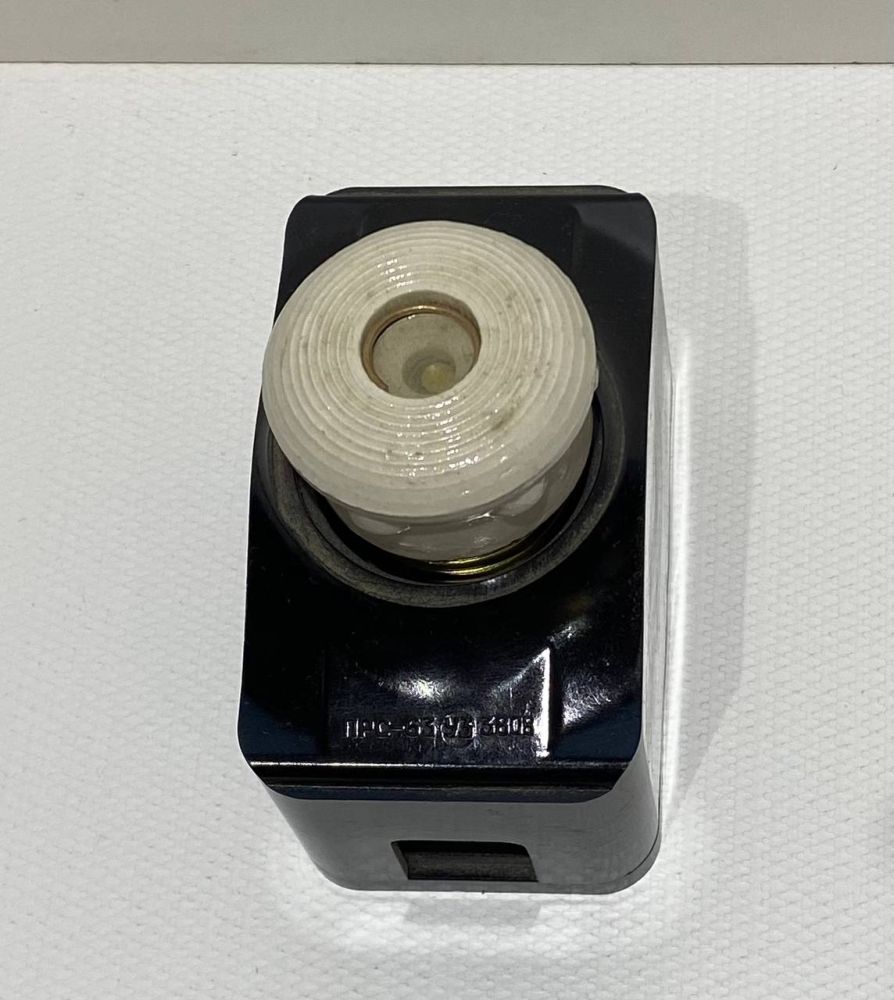

Предохранитель резьбовой ПРС 63 63А 380В

Предохранитель резьбовой предназначен для защиты от коротких замыканий промышленных установок и сетей с номинальным напряжением 380 В переменного тока 50 и 60 Гц, а также для защиты проводов от недопустимых перегрузок.

Допускается работа предохранителей при напряжении 500 В переменного тока и 400 В постоянного тока, при этом наибольшая отключающая способность снижается до 10 кА.

Предохранители подразделяются:

- по количеству полюсов на однополюсные и двухполюсные;

- по устройству зажимов для присоединения монтажных проводников - предохранители с передним присоединением проводников, имеют в конце обозначения типоисполнения букву "П"

Предохранители с задним присоединением проводников, имеют в конце обозначения типоисполнения букву "3".

Структура условного обозначения типоисполнения предохранителя:

ПРС - X X X X Х

1 Обозначение серии: ПРС - предохранитель резьбовой на собственном изоляционном основании
2 Номинальный ток основания предохранителя, А: 10; 25; 63; 100
3 Условное обозначение числа полюсов: двухполюсный маркируется " 2"; однополюсный не маркируется; х - знак умножения
4 Условное обозначение климатического исполнения по ГОСТ 15543-70: У, Т, ХЛ
5 Условное обозначение категории размещения по ГОСТ 15150-69
6 Буква* - условное обозначение вида присоединения проводников к выводам: П - переднее присоединение; 3 - заднее присоединение
