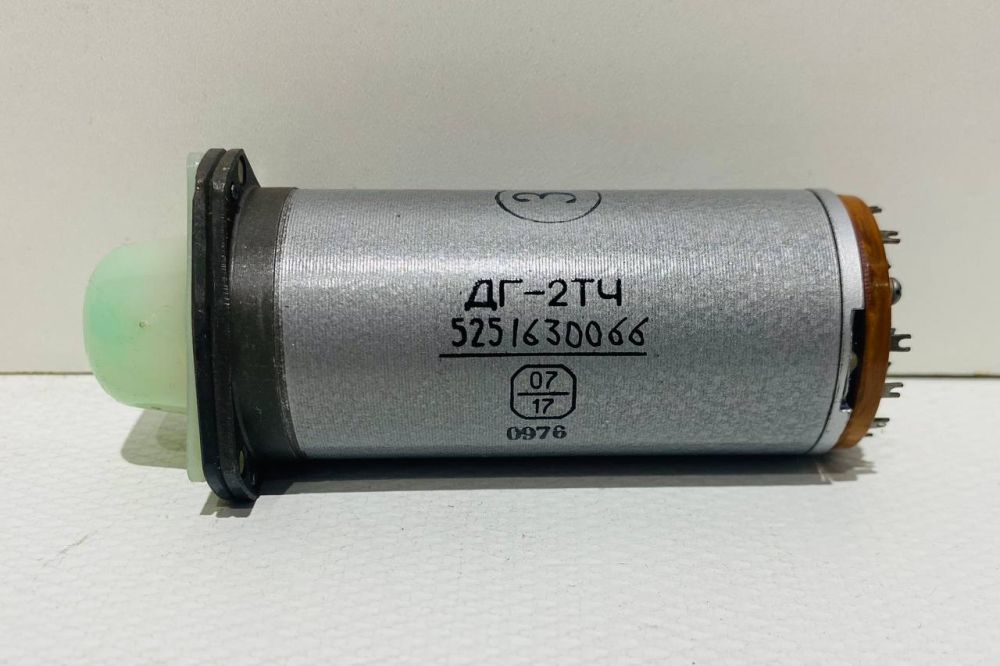

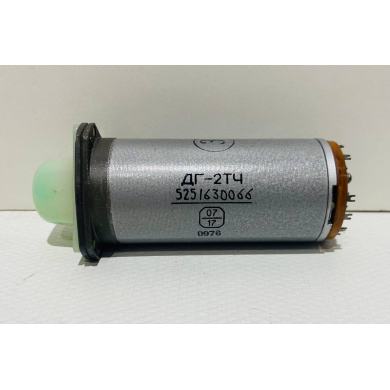

Двигатель-генератор ДГ-2ТЧ

Двигатель-генератор ДГ-2ТЧ (ДГ2ТЧ, ДГ 2 ТЧ, ДГ-2-ТЧ, ДГ 2ТЧ, ДГ2-ТЧ, ДГ2 ТЧ) с полым алюминиевым ротором предназначен для использования в исполнительных механизмах позиционных систем со скоростной обратной связью, особенно в авиационной технике.

    Основные технические характеристики двигателя-генератора ДГ-2ТЧ:

    Пусковой момент составляет не менее 23,0 Г∙см;
    Скорость холостого хода достигает не менее 20000 об/мин;

    Выходной сигнал на 1000 об/мин имеет крутизну 0,3 В;
    ЭДС трансформации – не более 200 мВ;
    Потребляемые токи:

     – возбуждение двигателя – не более 470 мА;
     – управление двигателя – не более 340 мА;

     – возбуждение генератора – 100 мА;
    Габариты:
     – диаметр – 34,0 мм;
     – длина – 95,5 мм;
    Вес двигателя-генератора ДГ-2ТЧ составляет 0,260 кг;
    Напряжение:
     – в цепи возбуждения – 36 В;
     – в цепи управления – 30 В;
    Частота работы – 1000 Гц.
