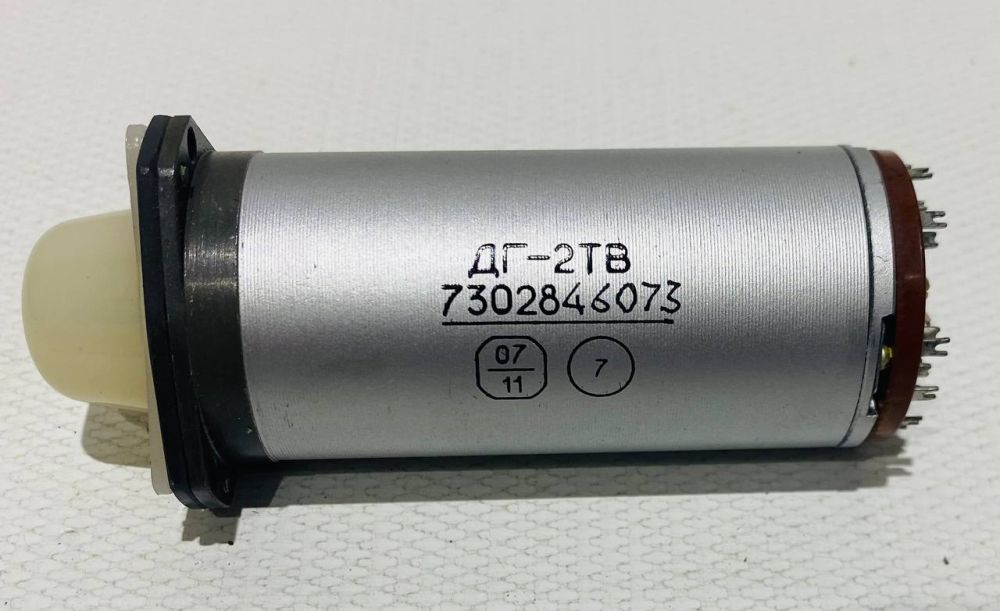

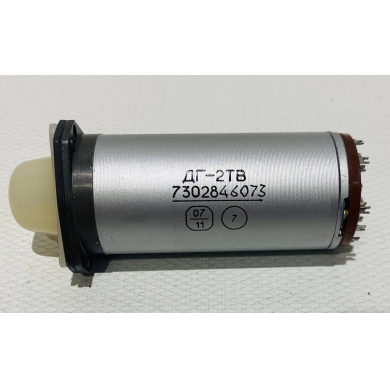

Двигатель-генератор ДГ-2ТВ

Двигатель-генератор ДГ-2ТВ с полым алюминиевым ротором предназначен для работы в исполнительных механизмах позиционных следящих систем со скоростной обратной связью. Скорость холостого хода составляет не менее 16000 оборотов в минуту. Крутизна выходного сигнала на 1000 оборотов в минуту - 0,9 Вольт. Частота работы устройства - 400 Гц.

Технические характеристики двигателя-генератора ДГ-2ТВ:

• Пусковой момент: не менее 34,0Г∙см
• Скорость холостого хода: не менее 16000об/мин
• Крутизна выходного сигнала на 1000об/мин: 0,9В
• ЭДС трансформации: не более 250мВ
• Потребляемые токи:
  • возбуждение двигателя: не более 400мА
  • управление двигателя: не более 230мА
  • возбуждение генератора: 130мА
• Габариты:
  • диаметр: 34,0мм
  • длина: 95,5мм
• Масса: 0,260кг
• Напряжение:
  • в цепи возбуждения: 36В
  • в цепи управления: 30В
• Частота: 400Гц
