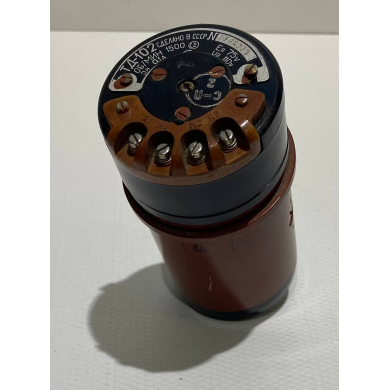

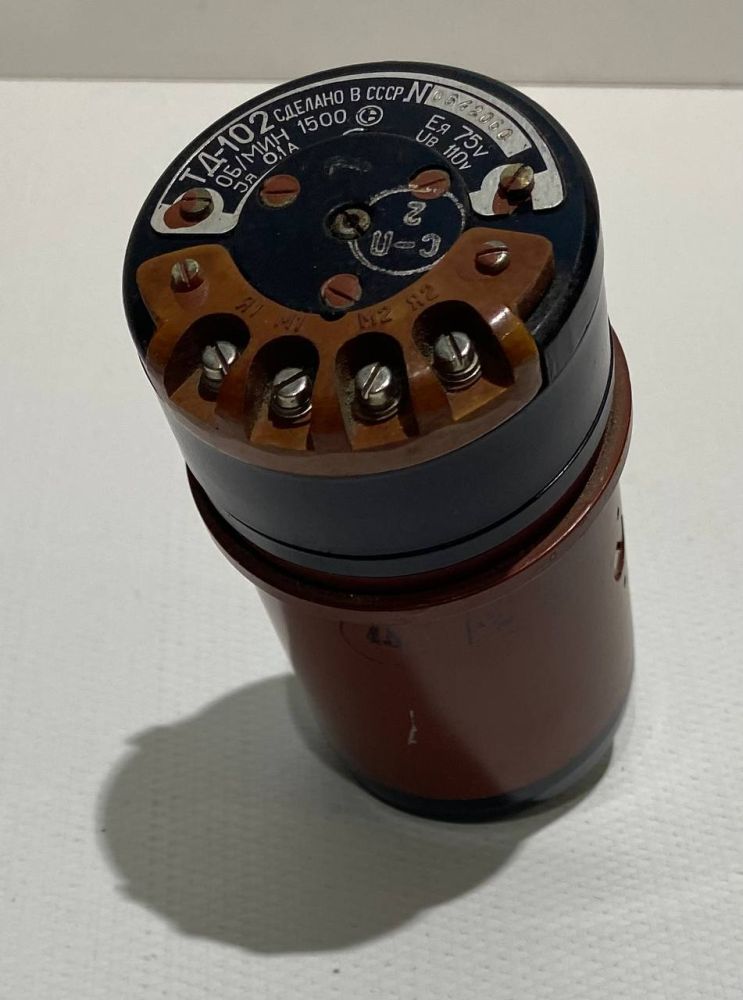

Тахогенератор ТД-102

Тахогенератор ТД-102 (ТД102)

Тахогенераторы ТД-102 постоянного тока функционально предназначены для преобразования частоты вращения вала в пропорциональное частоте выходное напряжение постоянного тока.

Выходное напряжение тахогенератора ТД-102 используется для дистанционного измерения или индикации частоты вращения исполнительных механизмов и для выработки управляющих сигналов в системах автоматического регулирования.



Тахогенераторы постоянного тока бывают с возбуждением от постоянных магнитов и с электромагнитным возбуждением.



Тахогенератор ТД-102 коллекторный постоянного тока с электромагнитным независимым возбуждением.



Крепление тахогенераторов ТД-102 - за корпус.



Режим работы - продолжительный.



Технические характеристики приборов тахогенераторы ТД-102:



Напряжение возбуждения - 110В;



Номинальная частота вращения - 1500об/мин;



Крутизна выходной характеристики - 50мВ/об/мин;



Нелинейность изменения выходного напряжения прибора тахогенератор ТД-102 - 1,5%;



Асимметрия выходного напряжения - 2,5%;



Сопротивление нагрузки - 0,45 кОм;



Температурный коэффициент выходного напряжения прибора тахогенератор ТД-102 - 0,42%/ºС;



Вибрационные нагрузки:



- диапазон частот - 10Гц;



- ускорение - 40м/с2;



Ударные нагрузки - 70м/с2;



Температура окружающей среды - от -40°С до +50ºС;



Относительная влажность воздуха при температуре 20°С - 98%;



Гарантийная наработка прибора тахогенератор ТД-102 - 1500 часов;



Габариты прибора:



- диаметр корпуса - 55мм;



- длина с выходными концами вала - 104,5мм;



Масса прибора тахогенератор ТД-102 - 0,7кг;



Изготовитель гарантирует соответствие качества прибора ТД-102 тахогенератор требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.



Сравнительные характеристики тахогенераторов ТД

Параметры	ТД-101	ТД-102	ТД-102В	ТД-103	ТГ-1	ТГ-2С	СЛ-121Г
Тип возбуждения	электро- магнитное	электро- магнитное	электро- магнитное	электро- магнитное	электро- магнитное	электро- магнитное	электро- магнитное
Напряжение возбуждения, В	110±1,1	110±1,1	110±1,1	110±1,1	задается током	задается током	110±1,1
Ток возбуждения, А	задается напряжением	задается напряжением	задается напряжением	задается напряжением	0,3±0,075	0,3±0,075	0,09
Номинальная частота вращения, об/мин	1500±15	1500±15	1500±15	1500±15	1100±11	2400±24	3000±30
Активное сопротивление нагрузки, Ом	140±4	450±13	450±13	1200±36	10000±300	2000±60	2000±20
Крутизна изменения выходного напряжения при Rн=100000 Ом, Uв=110В, мВ*мин/об	19,98-26,65	46,5-53,19	46,5-53,19	92,72-109,4	91,54-101,18	20,1-22,3	15,83-17,5
Диапазон рабочих температур, °С	от -40 до +50	от -40 до +50	от -40 до +50	от -40 до +50	от -40 до +70	от -40 до +70	от -40 до +50
Верхнее значение относительной влажности воздуха, %	98 при 20°С	98 при 20°С	98 при 20°С	98 при 20°С	98 при 45°С	98 при 20°С	98 при 20°С
Масса, кг, не более	0,7	0,7	0,7	0,7	1,79	1	0,45
Общий гарантийный срок хранения и эксплуатации, год	3	3	3	3	3	3	3
