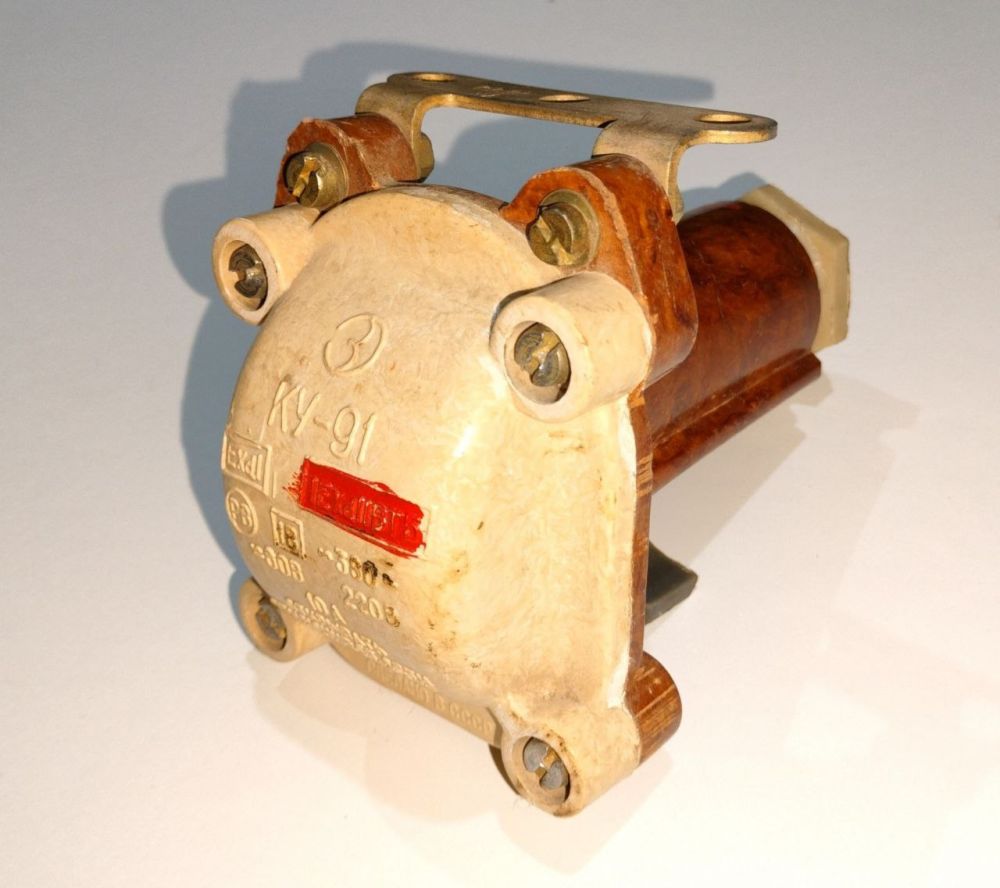

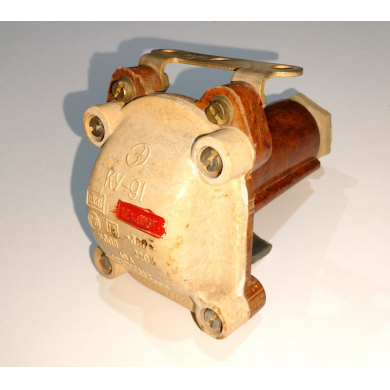

Пост управления КУ-91 (1ExdIIВТ5)

Артикул:

Стоимость доставки: курьером от 500 руб. (доступен самовывоз)

Цена с НДС требует уточнения у менеджера

Наличие: на складе в Ярославле

Акция: купить со скидкой: +7 (4852) 45-80-64
info@speckip.ru

1 500 руб.

Отложить

Подробнее о доставке

Характеристики

Описание

Посты КУ-91 предназначены для работы в электрических цепях управления в угольных и сланцевых шахтах, опасных по газу и пыли (маркировка взрывозащиты РВ ExdI) и во взрывоопасных зонах всех классов предприятий химической, нефтеперерабатывающей, газовой и других отраслях промышленности (маркировка взрывозащиты 1ExdIIВТ5).

Применяются для дистанционного управления электромагнитными аппаратами (пускателями, контакторами) переменного и постоянного тока, а также в цепях сигнализации.

Особенности:

Удобная конструкция переключения и фиксации кнопок, аналогичная обычному выключателю

Может использоваться для включения/отключения освещения

Единственная в мире конструкция из пластика, обладающая взрывонепроницаемой оболочкой и маркировкой взрывозащиты 1ExdIIBT5/PB ExdI

Условия эксплуатации:

Климатическое исполнение и категория размещения

У, ХЛ и Т категории 2 и 5

Температура эксплуатации

от минус 45°С до плюс 40°С для У2;

от минус 5°С до плюс 35°С для У5;

от минус 10°С до плюс 50°С для Т2;

от плюс 1°С до плюс 35°С для Т5;

от минус 60°С до плюс 40°С для ХЛ2

Уровень пылевлагозащиты

IP54

Конструкция:

Пост состоит из оболочки, вводного устройства с уплотнением, привода управления и кнопочных элементов. Вводное устройство предусматривает возможность подсоединения гибкого и бронированного кабелей, а также кабелей и проводов, прокладываемых в стальных трубах с условным проходом до 16 мм и с уплотнением резиновыми кольцами. На рукоятках управления в зависимости от типа поста нанесены следующие надписи:

на однокнопочном – СТОП;

на двухкнопочном – ПУСК. СТОП;

на трехкнопочном – ВПЕРЕД. НАЗАД, СТОП.

Технические данные:

Тип поста	Номинальные данные				Число кнопочных элементов	Число вводов	Диаметр кабеля, мм	Размер поста, мм		Масса, кг
	Переменный ток		Постоянный ток
	Напряжение, В	Ток, А	Напряжение, В	Ток, А				а	h
КУ-91-РВ ExdI КУ-92-РВ ExdI КУ-93-РВ ExdI	60	10	60	10	1	1	до 16	112	162	0,8
					2	2		128	165	1,3
					3	2		135	165	1,5
КУ-91-1ExdIIВТ5	380		200		1	1		112	162	0,97

Комплектность поставки:

В комплект поставки входят:

Пост -1 шт.

Руководство по эксплуатации -1 экз.

Паспорт -1 экз.

Структура условного обозначения:

КУ- 9Х1 - Х2 - Х3

КУ - кнопочный пост управления

9 - серия

Х1 - число кнопочных элементов: 1,2,3.

Х2 - исполнение по взрывозащите:

РВ ExdI

1ExdIIВТ5

Х3 - климатическое исполнение (У; ХЛ; Т) и категория размещения (2 или 5) по ГОСТ 15150 ТУ 16.526201-75

Пример записи обозначения постов, при их заказе и в документации другого изделия:

а) пост двухкнопочный «ПУСК – СТОП, взрывозащищенный для районов с умеренным климатом»:

«Пост управления кнопочный взрывозащищенный КУ-92-1ЕхdIIВТ5-У2 ТУ16-526.201-75»;

«Пост управления кнопочный рудничный КУ-92- РВ ExdI -У5 ТУ16-526.201-75»;

б) для поставки на экспорт в страны с умеренным климатом:

«Пост управления кнопочный рудничный КУ-92- РВ ЕхdI-У5 Экспорт. ТУ16-526.201-75».6
