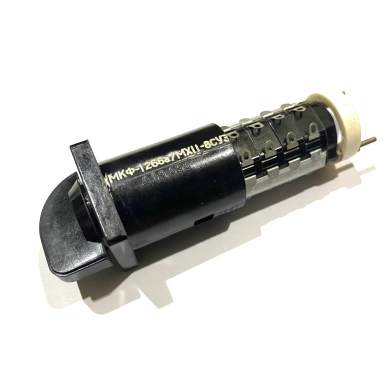

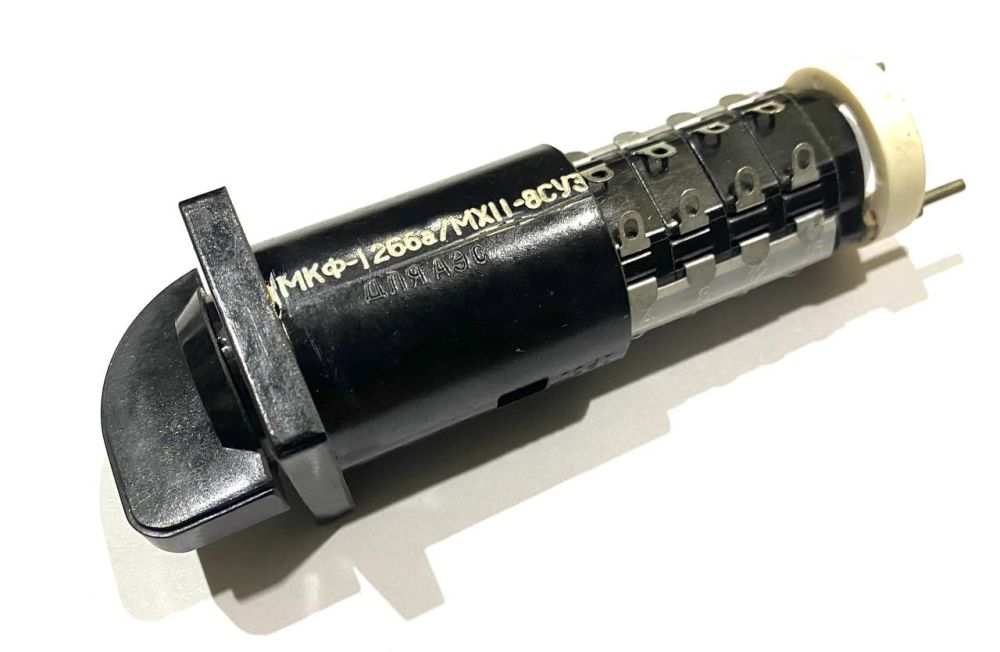

Переключатель МКФ-1266А/MXII-8C У3

Переключатели серии МКФ предназначены для коммутации цепей управления, сигнализации и защиты напряжением от 12 до 220В постоянного тока и от 24 до 380В переменного тока частотой 50, 60 и 400 Гц при токах от 0,1 до 4А в стационарных установках, связанных с выработкой и распределением электроэнергии.

Структурное обозначение

МКХ-ХХХХХХ/MХ-8c

• МК - малогабаритный переключатель;
• Х - конструктивное исполнение:
  • В - с самовозвратом;
  • Ф - с фиксацией;
  • ВФ - с самовозвратом и фиксацией;
  • СВФ - с сигнальной лампой в рукоятке, с самовозвратом и фиксацией;
  • Фз - с фиксацией и замком.
• ХХХХХХ - обозначение типов подвижных контактов;
• MХ - обозначение типа рукоятки;
• 8с - фиксация подвижной контактной системы через 45;
• с - наличие стопора.
