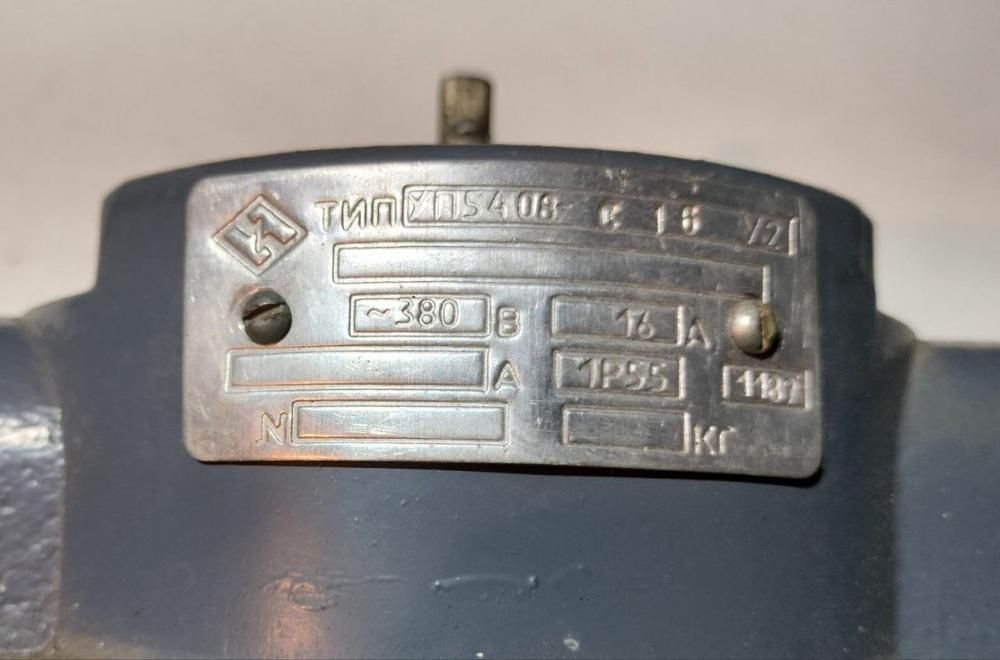

Переключатель универсальный УП5408-С16

Универсальные переключатели УП 5408 предназначены для коммутации электрических цепей управления и автоматики, для ручного переключения полюсов многоскоростных асинхронных электродвигателей малой мощности, а также в качестве переключателей электроизмерительных приборов.
Универсальные переключатели УП 5408 изготавливаются с числом секций - 8, с фиксацией или самовозвратом рукоятки в нулевое положение. Особую группу составляют переключатели с замком, у которых рукоятка может сниматься. Каждый тип переключателя имеет свои диаграммы замыкания.

Структура условного обозначения: УП 5408 С141
УП - Универсальный переключатель: УП.
5 - Условное обозначение серии переключателя (род защиты);
4 - Условное обозначение рода защиты: 4 - водозащищенное исполнение - в оболочке.
08 - Число секций для переключателя УП 5400:
        02 - 2 секции;
        04 - 4 секции;
        06 - 6 секций;
        08 - 8 секций;
        10 - 10 секций;
        12 - 12 секций;
        16 - 16 секций.
С - Способ фиксации или самовозврата рукоятки:
       А,Б,В - С самовозвратом в начальное положение
       Г,Е,Ж - Фиксация на положениях через 90°
       И, К, Л, М, Н, С, Ф, У, Х - Фиксация на положениях через 45°
16 -  Номер диаграммы замыкания контактов и монтажной схемы переключателя;
У/Т/ХЛ - Климатическое исполнение У, Т, ХЛ и категория размещения- 2,3 по ГОСТ 15150-69.

Технические характеристики
Номинальный ток 16 А
Номинальное напряжение, частотой 50 и 60 Гц
- постоянного тока    440 В
- переменного тока    380 В
Износостойкость, циклов ВО
-механическая до 8 секций    1 000 000
-механическая свыше 8 секций    630 000
-коммутационная    200 000
Масса, не более  -  3 кг.
