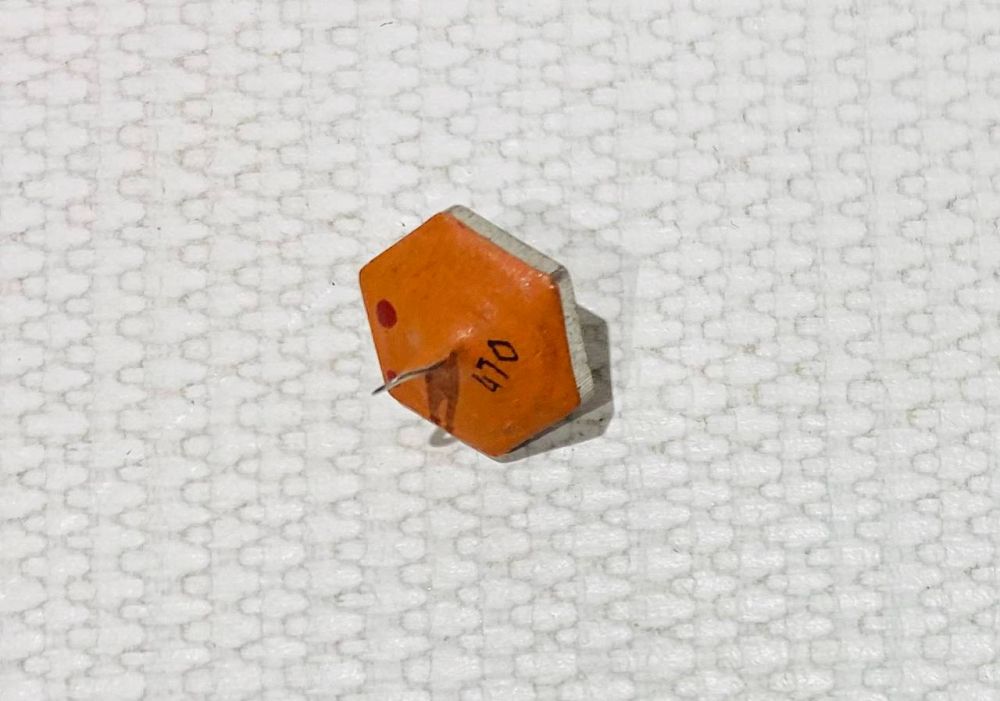

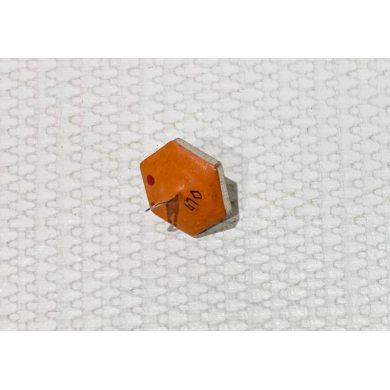

КДО 2 м750 +-20% 500в (1986г.)
info@speckip.ru
Конденсаторы КДО, ОСКДО представляют собой керамические неизолированные опорные дисковые конденсаторы постоянной емкости. Они предназначены для работы в сетях постоянного, Переменного, пульсирующего токов и в импульсных режимах.
Основные особенности
- Вид климатического исполнения УХЛ.
- КДО выпускаются в соответствии ОЖО 460.153 ТУ; ОЖО 460.212 ТУ.
- ОСКДО выпускаются в соответствии ОЖО 460.153 ТУ и ОЖО 460.183 ТУ.
|
№ поз. |
Группа ТКЕ |
Cном., пФ |
Отклонения от Cном., % |
Uном., В |
Рабочая температура, °C |
|
01 |
П100 |
3,3; 4,7 |
±20 |
500 |
-60 … +85 |
|
М47 |
10; 15 |
||||
|
М750 |
33 |
||||
|
М1500 |
68 |
||||
|
Н70 |
1500 |
+50/-20; +80/-20 |
400 |
||
|
02 |
П100 |
6,8 |
±20 |
500 |
|
|
М47 |
22 |
||||
|
М750 |
47 |
||||
|
М1500 |
100 |
||||
|
Н70 |
2200 |
+50/-20; +80/-20 |
400 |
||
|
03* |
М47 |
10; 15 |
±20 |
500 |
|
|
Н70 |
1500 |
+50/-20; +80/-20 |
400 |
|
Группа ТКЕ |
Цвет |
|
П100 |
серый |
|
М47 |
голубой |
|
М750 |
красный |
|
М1500 |
зеленый |
|
Н70 |
оранжевый |
Габаритные и установочные размеры керамических конденсаторов постоянной емкости КДО, ОСКДО
|
№ поз. |
Типоразмер |
S |
D |
|
01 |
КДО-1; ОСКДО-1а |
9-0,2 |
10,4-0,5 |
|
02 |
КДО-2; ОСКДО-2а |
11-0,24 |
12,7-0,5 |
|
03 |
ОСКДО-16 |
9-0,2 |
10,4-0,24 |
