К 155 ЛП7 (1987г.)

1. Общее описание

К155ЛП7 — цифровая микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой два логических элемента 2И‑НЕ с общим входом и двумя мощными транзисторами. Содержит 30 интегральных элементов. Предназначена для использования в радиоэлектронной аппаратуре общего назначения.

2. Основные технические характеристики

• Номинальное напряжение питания: 5 В ± 5 %.

• Выходное напряжение:

  • низкого уровня:

    • на выводах 3, 12: ≤ 0,4 В;

    • на выводах 5, 10 при Iс=100 мА: ≤ 0,5 В;

    • при Ic=300 мА: ≤ 0,7 В;

  • высокого уровня: ≥ 2,4 В.

• Напряжение на антизвонном диоде: ≥ −1,5 В.

• Входной ток:

  • низкого уровня:

    • по входу 1: ≤ |−3,2| мА;

    • по входам 2, 13: ≤ |−1,6| мА;

  • высокого уровня:

    • по входу 1: ≤ 0,08 мА;

    • по входам 2, 13: ≤ 0,04 мА.

• Входной пробивной ток:

  • по входу 1: ≤ 2 мА;

  • по входам 2, 13: ≤ 1 мА.

• Ток короткого замыкания: −18 … −55 мА.

• Выходной ток высокого уровня: ≤ 0,1 мА.

• Ток потребления:

  • при низком уровне выходного напряжения: ≤ 11 мА;

  • при высоком уровне выходного напряжения: ≤ 4 мА.

• Потребляемая статическая мощность: ≤ 39 мВт.

• Время задержки распространения:

  • при включении: ≤ 50 нс;

  • при выключении: ≤ 50 нс.

3. Корпус и маркировка

• Тип корпуса: 201.14-2 (DIP‑14) — пластмассовый, 14‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы.

• Масса: не более 1 г.

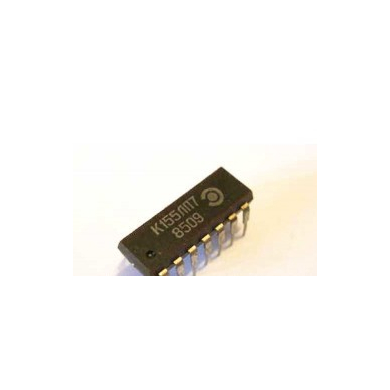

• Маркировка на корпусе: К155ЛП7.

• Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

• Технические условия: бК0.348.006-27ТУ.

4. Назначение выводов (цоколёвка)

1 — вход X1;
2 — вход X2;
3 — выход Y1;
4 — база транзистора VT1;
5 — коллектор транзистора VT1;
6 — эмиттер транзистора VT1;
7 — общий (GND);
8 — подложка;
9 — эмиттер транзистора VT2;
10 — коллектор транзистора VT2;
11 — база транзистора VT2;
12 — выход Y2;
13 — вход X3;
14 — напряжение питания (+5 В).

5. Расшифровка маркировки

• К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

• 1 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

• 55 — номер серии;

• ЛП — подгруппа и вид функционального назначения (прочие логические элементы);

• 7 — порядковый номер разработки микросхемы в серии.

6. Таблица истинности (для одного элемента 2И‑НЕ)

7. Функциональные особенности

• Два независимых элемента 2И‑НЕ в одном корпусе с общим входом.

• Наличие мощных транзисторов (VT1 и VT2) позволяет коммутировать значительные нагрузки.

• Быстродействие, характерное для ТТЛ‑серии К155 (задержки порядка 50 нс).

• Антизвонный диод для защиты от выбросов напряжения.

• Возможность использования транзисторов в качестве отдельных ключей.

8. Применение

Микросхема используется для:

• реализации логических функций 2И‑НЕ в цифровых схемах;

• управления нагрузками повышенной мощности (реле, светодиоды, небольшие двигатели);

• построения генераторов и формирователей импульсов;

• согласования уровней сигналов между каскадами;

• создания схем защиты и коммутации в промышленных устройствах;

• учебных и экспериментальных схем цифровой техники.
