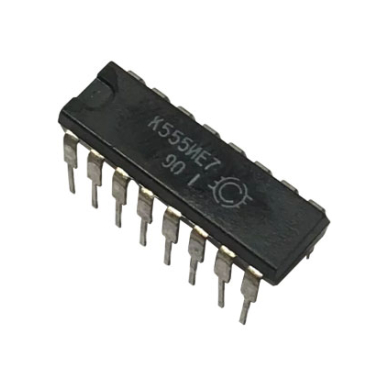

К 555 ИЕ 7 (1993г.)

1. Общее описание

К555ИЕ7 — цифровая микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой реверсивный четырёхразрядный двоичный счётчик. Содержит 370 интегральных элементов. Предназначена для работы в узлах и блоках радиоэлектронной аппаратуры общего назначения.

2. Основные технические характеристики

• Напряжение питания: +5 В ± 5 %.

• Выходной уровень:

  • низкого уровня: ≤ 0,5 В (при функционировании), ≤ 0,48 В (статический);

  • высокого уровня: ≥ 2,7 В (при функционировании), ≥ 2,9 В (статический).

• Ток потребления (статический): ≤ 31 мА.

• Входной ток:

  • низкого уровня: ≤ 0,38 мА;

  • высокого уровня: ≤ 20 мкА (в документации также встречается значение ≤ 3 мкА).

• Потребляемая мощность: 157,5 мВт.

• Время задержки распространения (при включении/выключении):

  • от 4 до 13: ≤ 24 нс;

  • от 5 до 3: ≤ 47 нс (вкл.) / ≤ 38 нс (выкл.);

  • от 5 до 12: ≤ 24 нс (вкл.) / ≤ 26 нс (выкл.);

  • от 11 до 3: ≤ 40 нс;

  • от 14 до 3: ≤ 35 нс.

• Коэффициент разветвления по выходу: 10 входов ТТЛ (К555).

• Рабочий диапазон температур: −10 °C … +70 °C.

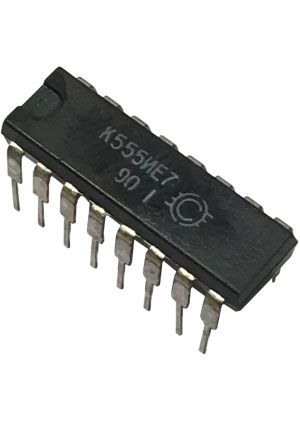

3. Корпус и маркировка

• Тип корпуса: 238.16-2 (DIP‑16) — пластмассовый, 16‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы.

• Масса: не более 1,2 г.

• Маркировка на корпусе: К555ИЕ7.

• Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

• Технические условия: бК0.348.289-03ТУ.

4. Назначение выводов (цоколёвка)

1 — вход предварительной установки (стробирование записи, LD);
2 — вход данных D0 (младший разряд);
3 — выход Q0 (младший разряд);
4 — вход счёта «+1» (прямого счёта);
5 — вход сброса (R, установка в «0»);
6 — вход данных D3 (старший разряд);
7 — выход Q3 (старший разряд);
8 — общий (GND);
9 — выход Q2;
10 — вход данных D2;
11 — выход переноса (TC);
12 — вход данных D1;
13 — выход Q1;
14 — вход счёта «−1» (обратного счёта);
15 — выход заёма (Borrow);
16 — напряжение питания (+5 В).

5. Расшифровка маркировки

• К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

• 5 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

• 55 — номер серии;

• ИЕ — подгруппа и вид функционального назначения (счётчики);

• 7 — порядковый номер разработки микросхемы в серии.

6. Режимы работы

Счётчик может работать в следующих режимах:

• Установка в «0»: положительный импульс на входе R (вывод 5) устанавливает все выходы в нулевое состояние.

• Предварительная установка: на входы D0–D3 (выводы 2, 12, 10, 6) подаётся нужное число, затем на вход LD (вывод 1) подаётся отрицательный импульс — значение записывается в счётчик.

• Прямой счёт: на вход «−1» (вывод 14) подаётся высокий уровень, на вход «+1» (вывод 4) — отрицательные импульсы. Счёт ведётся от предварительно записанного числа.

• Обратный счёт: на вход «+1» (вывод 4) подаётся высокий уровень, на вход «−1» (вывод 14) — отрицательные импульсы.

• Перенос: при заполнении счётчика выходы устанавливаются в состояние высокого уровня, на выходе TC (вывод 11) появляется отрицательный импульс переноса в старший разряд. Аналогично работает выход заёма (вывод 15) при обратном счёте.

7. Применение

Микросхема используется для:

• построения делителей частоты;

• реализации счётчиков импульсов;

• создания таймеров и временных задержек;

• организации цифровых измерительных устройств;

• построения узлов управления в промышленных контроллерах;

• учебных и демонстрационных схем цифровой техники.
