К 555 КП 2 (1990г.)

1. Общее описание

К555КП2 — цифровая микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой сдвоенный цифровой селектор‑мультиплексор 4‑1 (два независимых мультиплексора, каждый выбирает один из четырёх входов). Содержит 142 интегральных элемента. Предназначена для работы в узлах и блоках радиоэлектронной аппаратуры общего назначения.

2. Основные технические характеристики

• Напряжение питания: 5 В ± 5 %.

• Выходное напряжение:

  • низкого уровня: ≤ 0,48 В;

  • высокого уровня: ≥ 2,85 В.

• Ток потребления: ≤ 9,7 мА.

• Входной ток:

  • низкого уровня: ≤ |−0,34| мА;

  • высокого уровня: ≤ 3 мкА.

• Потребляемая мощность: 55 мВт.

• Время задержки распространения:

  • при включении:

    • по выводам от 3, 4, 5, 6 до 7 и от 10, 11, 12, 13 до 9: ≤ 26 нс;

    • по выводам от 1 до 7 и от 15 до 9: ≤ 32 нс;

    • по выводам от 14 до 9 и от 2 до 7: ≤ 38 нс.

  • при выключении:

    • по выводам от 3, 4, 5, 6 до 7 и от 10, 11, 12, 13 до 9: ≤ 15 нс;

    • по выводам от 1 до 7 и от 15 до 9: ≤ 24 нс;

    • по выводам от 14 до 9 и от 2 до 7: ≤ 29 нс.

• Коэффициент разветвления по выходу: 20.

3. Корпус и маркировка

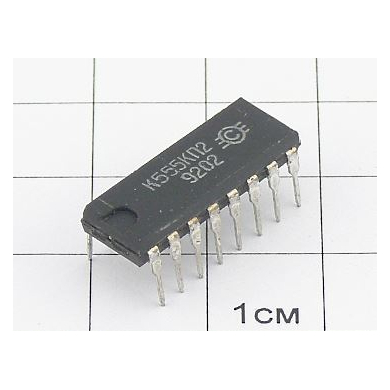

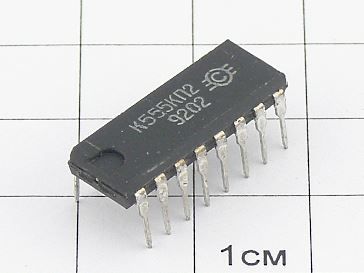

• Тип корпуса: 238.16-2 (DIP‑16) — пластмассовый, 16‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы.

• Масса: не более 1,2 г.

• Маркировка на корпусе: К555КП2.

• Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

• Технические условия: бК0.348.289-02ТУ.

4. Назначение выводов (цоколёвка)

1 — вход разрешения 1 (E1);
2 — вход выборки разряда S2 (адресный вход для мультиплексора 1);
3 — вход A3 (мультиплексор 1, вход 3);
4 — вход A2 (мультиплексор 1, вход 2);
5 — вход A1 (мультиплексор 1, вход 1);
6 — вход A0 (мультиплексор 1, вход 0);
7 — выход A (выход мультиплексора 1);
8 — общий (GND);
9 — выход D (выход мультиплексора 2);
10 — вход D0 (мультиплексор 2, вход 0);
11 — вход D1 (мультиплексор 2, вход 1);
12 — вход D2 (мультиплексор 2, вход 2);
13 — вход D3 (мультиплексор 2, вход 3);
14 — вход выборки разряда S1 (адресный вход для мультиплексора 2);
15 — вход разрешения 2 (E2);
16 — напряжение питания (+5 В).

5. Расшифровка маркировки

• К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

• 5 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

• 55 — номер серии;

• КП — подгруппа и вид функционального назначения (коммутаторы и ключи прочие);

• 2 — порядковый номер разработки микросхемы в серии.

6. Таблица истинности (для одного мультиплексора)

При неактивном состоянии разрешения (E = 1) выход переходит в высокоимпедансное состояние (Z).

7. Функциональные особенности

• Два независимых мультиплексора 4‑1 с раздельными адресными входами (S1 и S2) и входами разрешения (E1 и E2).

• Возможность каскадного включения для построения мультиплексоров большей разрядности.

• Высокоимпедансное состояние выходов при неактивном разрешении.

• Быстродействие, характерное для ТТЛ‑серии К555.

8. Применение

Микросхема используется для:

• коммутации цифровых сигналов в многоканальных системах;

• построения схем выборки и хранения данных;

• реализации преобразователей параллельного кода в последовательный;

• организации шин данных с разделением по времени;

• создания селекторов в измерительной аппаратуре и промышленных контроллерах;

• учебных и демонстрационных схем цифровой техники.
