К 555 КП11 (1990г.)

1. Общее описание

К555КП11 — цифровая микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой четырёхразрядный селектор 2‑1 без инверсии с тремя устойчивыми состояниями. Предназначена для работы в узлах и блоках радиоэлектронной аппаратуры общего назначения.

2. Основные технические характеристики

• Номинальное напряжение питания: 5 В ± 5 %.

• Выходное напряжение:

  • низкого уровня: ≤ 0,48 В;

  • высокого уровня: ≥ 2,5 В.

• Ток потребления:

  • при низком уровне выходного напряжения: ≤ 13,6 мА;

  • при высоком уровне выходного напряжения: ≤ 9,7 мА;

  • в состоянии «выключено»: ≤ 14,5 мА.

• Входной ток:

  • низкого уровня (по выводу 1): ≤ |−0,76| мА;

  • низкого уровня (по выводам 2, 3, 5, 6, 10, 11, 13–15): ≤ |−0,38| мА;

  • высокого уровня (по выводу 1): ≤ 6 мкА;

  • высокого уровня (по выводам 2, 3, 5, 6, 10, 11, 13–15): ≤ 3 мкА.

• Выходной ток в состоянии «выключено»:

  • низкого уровня: ≤ |−3| мкА;

  • высокого уровня: ≤ 3 мкА.

• Потребляемая мощность: 55 мВт.

• Время задержки распространения:

  • при включении (выключении) по выводам от 1 до 4, 7, 9, 12: ≤ 21 нс;

  • по выводам от 2, 3 до 4; от 5, 6 до 7; от 10, 11 до 9; от 13, 14 до 12: ≤ 18 нс.

• Коэффициент разветвления по выходу: 20.

• Количество интегральных элементов: 133.

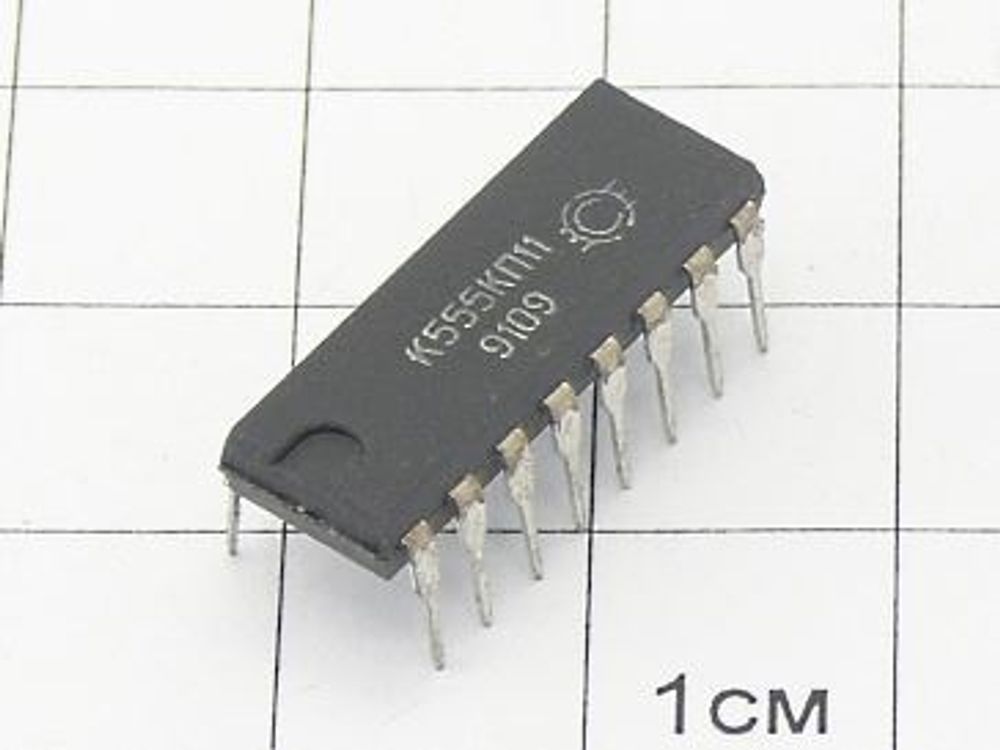

3. Корпус и маркировка

• Тип корпуса: 238.16-2 (DIP‑16) — пластмассовый, 16‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы.

• Масса: не более 1,2 г.

• Маркировка на корпусе: К555КП11.

• Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

• Технические условия: бК0.348.289-14ТУ.

4. Назначение выводов (цоколёвка)

1 — вход выборки канала (V);
2 — вход А0;
3 — вход В0;
4 — выход Y0;
5 — вход А1;
6 — вход В1;
7 — выход Y1;
8 — общий (GND);
9 — выход Y2;
10 — вход В2;
11 — вход А2;
12 — выход Y3;
13 — вход В3;
14 — вход А3;
15 — вход разрешения разряда;
16 — напряжение питания (+5 В).

5. Расшифровка маркировки

• К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

• 5 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

• 55 — номер серии;

• КП — подгруппа и вид функционального назначения (коммутаторы и ключи прочие);

• 11 — порядковый номер разработки микросхемы в серии.

6. Функциональные особенности

• Четырехразрядный селектор (2 входа на 1 выход для каждого разряда).

• Три устойчивых состояния выходов (включая высокоимпедансное).

• Отсутствие инверсии сигнала на выходе.

• Возможность каскадного включения для увеличения разрядности или количества каналов.

• Управление через общий вход разрешения и адресные входы.

7. Таблица истинности

8. Применение

Микросхема используется для:

• мультиплексирования цифровых сигналов в системах сбора данных;

• коммутации параллельных данных в вычислительных устройствах;

• построения схем выбора источников данных;

• организации шин данных с разделением по времени;

• реализации переключателей в измерительной аппаратуре и промышленных контроллерах.
