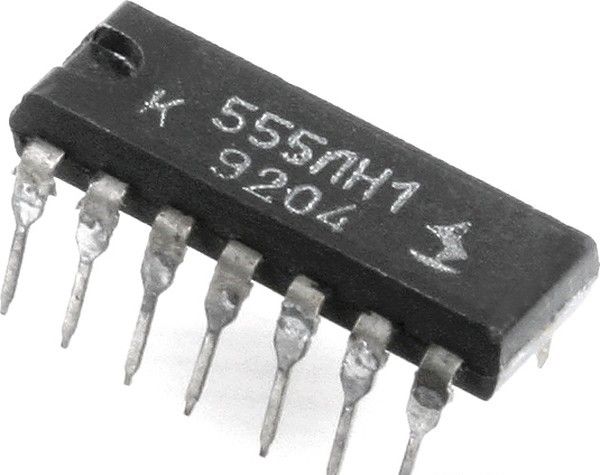

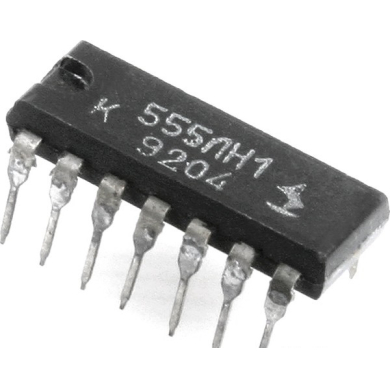

К 555 ЛН 1 (1993г.)

1. Общее описание

К555ЛН1 — цифровая микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой шесть логических элементов «НЕ» (инверторов). Предназначена для работы в узлах и блоках радиоэлектронной аппаратуры общего назначения. Содержит 84 интегральных элемента.

2. Основные технические характеристики

• Напряжение питания: +5 В ± 5 %.

• Выходное напряжение:

  • низкого уровня: ≤ 0,5 В;

  • высокого уровня: ≥ 2,7 В.

• Ток потребления:

  • при низком уровне выходного напряжения: ≤ 6,6 мА;

  • при высоком уровне выходного напряжения: ≤ 2,4 мА.

• Входной ток:

  • низкого уровня: ≤ |−0,36| мА;

  • высокого уровня: ≤ 0,02 мА.

• Потребляемая мощность: 23,63 мВт.

• Время задержки распространения (при включении/выключении): ≤ 20 нс.

• Коэффициент разветвления по выходу: 20.

• Рабочий диапазон температур: −10 °C … +70 °C.

3. Корпус и маркировка

• Тип корпуса: 201.14-1 (DIP‑14) — пластмассовый, 14‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы.

• Масса: не более 1,0 г.

• Маркировка на корпусе: К555ЛН1.

• Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

• Технические условия: бК0.348.289-01ТУ.

4. Назначение выводов (цоколёвка)

1 — вход X1;
2 — выход Y1;
3 — вход X2;
4 — выход Y2;
5 — вход X3;
6 — выход Y3;
7 — общий (GND);
8 — выход Y4;
9 — вход X4;
10 — выход Y5;
11 — вход X5;
12 — выход Y6;
13 — вход X6;
14 — напряжение питания (+5 В).

5. Расшифровка маркировки

• К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

• 5 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

• 55 — номер серии;

• ЛН — подгруппа и вид функционального назначения (логические элементы «НЕ»);

• 1 — порядковый номер разработки микросхемы в серии.

6. Таблица истинности (для одного элемента «НЕ»)

7. Функциональные особенности

• Шесть независимых инверторов в одном корпусе.

• Быстродействие, характерное для ТТЛ‑серии К555 (задержки порядка 20 нс).

• Возможность использования каждого элемента отдельно.

• Высокий коэффициент разветвления (до 20 нагрузок ТТЛ).

• Наличие высокоимпедансного состояния не предусмотрено — выходы всегда активны.

8. Применение

Микросхема используется для:

• инвертирования цифровых сигналов в логических схемах;

• согласования уровней при несовпадении полярности сигналов;

• построения генераторов импульсов (на паре элементов);

• создания задержек сигнала (последовательное включение нескольких элементов);

• формирования дополнительных логических функций (в комбинации с другими элементами);

• учебных и демонстрационных схем цифровой техники.
