К 555АП4 (1991г.)

1. Общее описание

К555АП4 — цифровая микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой два четырёхканальных формирователя с тремя состояниями на выходе. Используется для формирования и обработки цифровых сигналов в узлах и блоках радиоэлектронной аппаратуры общего назначения: в микропроцессорных системах, интерфейсных схемах, системах передачи данных и т. д. Содержит 232 интегральных элемента.

2. Основные технические характеристики

• Номинальное напряжение питания: 5 В ± 5 % (4,75–5,25 В).

• Выходное напряжение:

  • низкого уровня: ≤ 0,5 В;

  • высокого уровня: ≥ 2 В.

• Ток потребления:

  • при низком уровне выходного напряжения: ≤ 46 мА;

  • при высоком уровне выходного напряжения: ≤ 23 мА;

  • в выключенном состоянии выходов: ≤ 54 мА.

• Входной ток:

  • низкого уровня: ≤ |−0,2| мА;

  • высокого уровня: ≤ 20 мкА.

• Выходной ток в выключенном состоянии:

  • низкого уровня: ≤ |−20| мкА;

  • высокого уровня: ≤ 20 мкА.

• Потребляемая мощность: 297 мВт.

• Время задержки распространения: не нормируется (зависит от нагрузки и схемы включения).

• Коэффициент разветвления по выходу: 60.

• Рабочий диапазон температур: −10 °C … +70 °C.

3. Корпус и маркировка

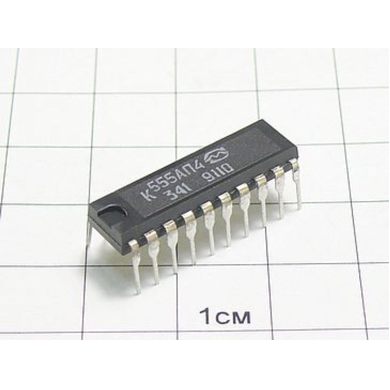

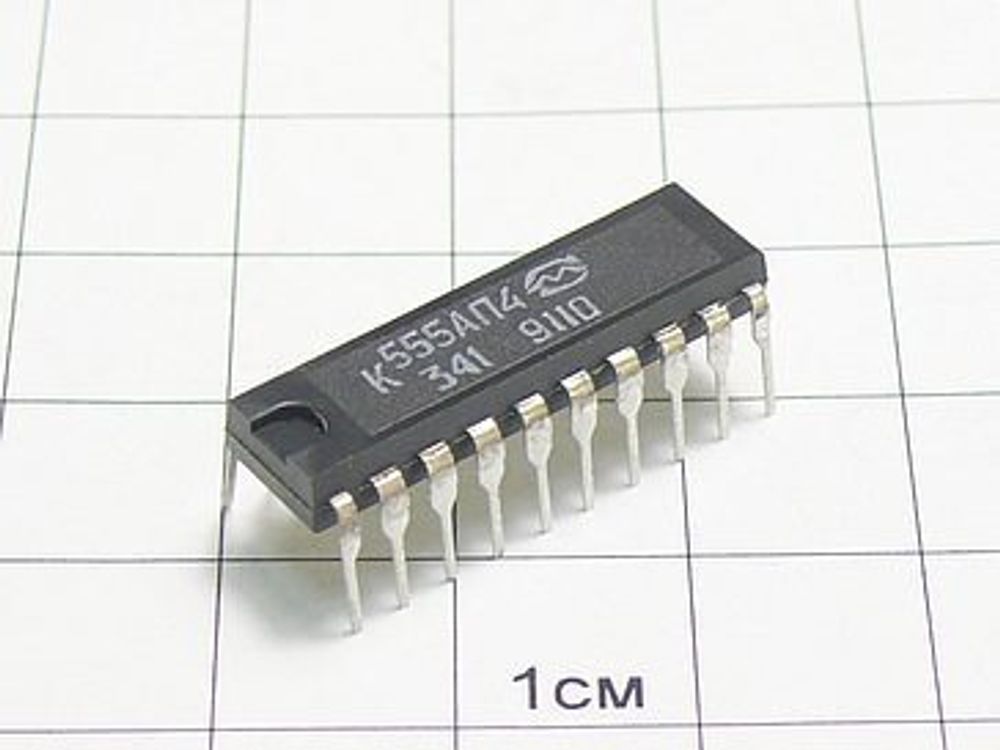

• Тип корпуса: 2140.20-1 — пластмассовый, 20‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы.

• Масса: не более 3,6 г.

• Маркировка на корпусе: К555АП4.

• Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

• Технические условия: бК0.348.289-50ТУ.

4. Назначение выводов (цоколёвка)

1 — вход разрешения работы формирователя 1 (E1);
2 — вход X1 (канал 1, формирователь 1);
3 — вход X2 (канал 2, формирователь 1);
4 — вход X3 (канал 3, формирователь 1);
5 — вход X4 (канал 4, формирователь 1);
6 — выход Y1 (канал 1, формирователь 1);
7 — выход Y2 (канал 2, формирователь 1);
8 — выход Y3 (канал 3, формирователь 1);
9 — выход Y4 (канал 4, формирователь 1);
10 — общий (GND);
11 — выход Y5 (канал 1, формирователь 2);
12 — выход Y6 (канал 2, формирователь 2);
13 — выход Y7 (канал 3, формирователь 2);
14 — выход Y8 (канал 4, формирователь 2);
15 — вход X5 (канал 1, формирователь 2);
16 — вход X6 (канал 2, формирователь 2);
17 — вход X7 (канал 3, формирователь 2);
18 — вход X8 (канал 4, формирователь 2);
19 — вход разрешения работы формирователя 2 (E2);
20 — напряжение питания (+5 В).

5. Расшифровка маркировки

• К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

• 5 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

• 55 — номер серии;

• АП — подгруппа и вид функционального назначения (формирователи прочие);

• 4 — порядковый номер разработки микросхемы в серии.

6. Режимы работы и таблица истинности (для одного формирователя)

7. Функциональные особенности

• Два независимых четырёхканальных формирователя в одном корпусе.

• Три состояния выходов: высокий уровень, низкий уровень, высокоимпедансное (Z‑) состояние.

• Высокий коэффициент разветвления (до 60 нагрузок ТТЛ).

• Возможность каскадного включения для увеличения разрядности.

• Управление работой каждого формирователя отдельным входом разрешения (E1, E2).

• Совместимость с другими микросхемами серии К555 и ТТЛ‑логикой.

8. Применение

Микросхема используется для:

• организации двунаправленных шин данных в микропроцессорных системах;

• буферизации сигналов в цифровых схемах;

• согласования уровней между устройствами с разной нагрузочной способностью;

• построения коммутаторов и мультиплексоров данных;

• учебных и экспериментальных схем цифровой техники;

• подключения нескольких устройств к общей шине (благодаря Z‑состоянию).
