К155ЛА3 (1988г.)

1. Общее описание

К155ЛА3 — цифровая интегральная микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой 4 логических элемента 2И‑НЕ. Предназначена для использования в радиоэлектронной аппаратуре общего назначения: логических узлах, цифровых схемах, учебных проектах и т. д. Содержит 56 интегральных элементов.

2. Основные технические характеристики

• Номинальное напряжение питания: 5 В (допустимый диапазон: 4,75–5,25 В).

• Выходное напряжение:

  • низкого уровня: ≤ 0,4 В;

  • высокого уровня: ≥ 2,4 В.

• Ток потребления: ≤ 42 мА.

• Выходной ток:

  • при низком уровне: ≥ 16 мА;

  • при высоком уровне: ≤ |−0,8| мА.

• Входной ток:

  • низкого уровня: ≤ |−1,6| мА;

  • высокого уровня: ≤ 0,04 мА.

• Ёмкость нагрузки: ≤ 15 пФ.

• Время задержки распространения: ≈ 9 нс.

• Длительность фронта и среза входного импульса: ≤ 150 нс.

• Рабочий диапазон температур: −10 °C … +70 °C.

• Гарантийный срок хранения: 12 лет со дня изготовления.

• Гарантийная наработка: не менее 10 000 часов со дня отгрузки потребителю.

3. Корпус и маркировка

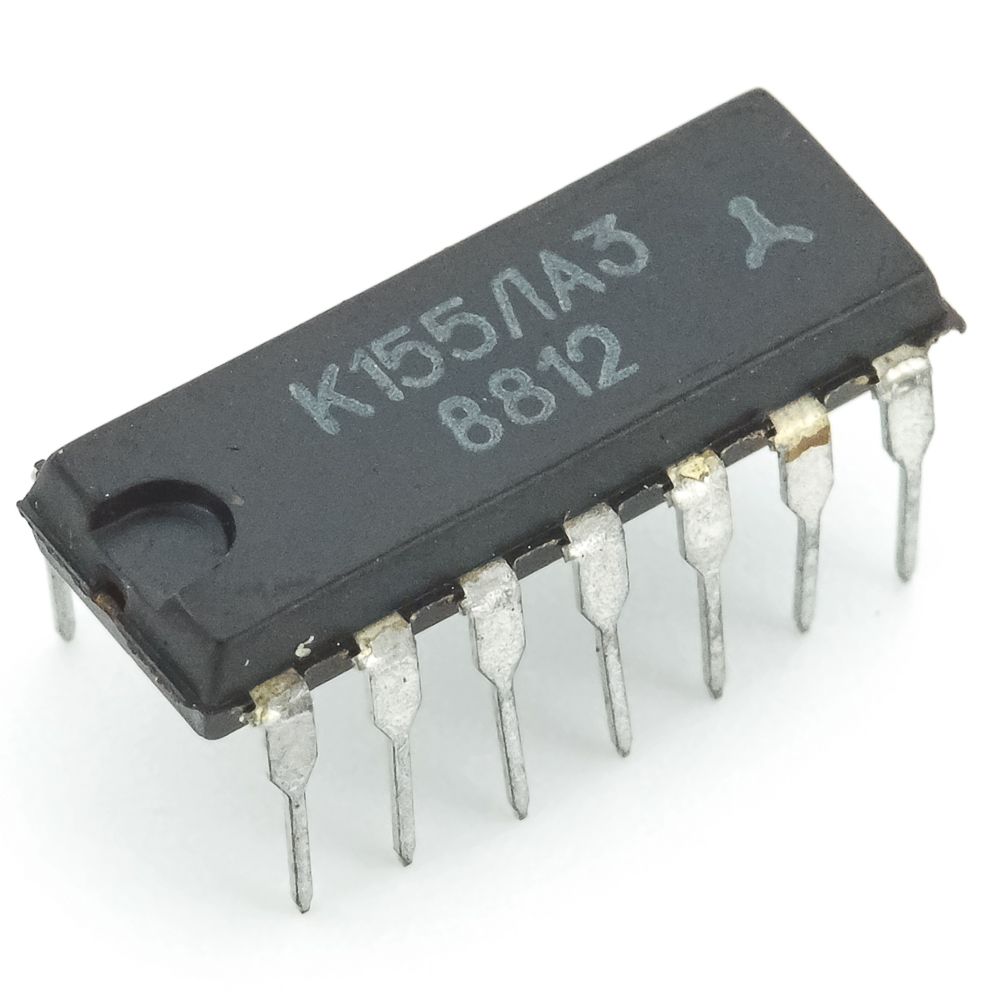

• Тип корпуса: 201.14-1 — пластмассовый, 14‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы (DIP-14).

• Масса: не более 1 г.

• Маркировка на корпусе: К155ЛА3.

• Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

• Технические условия: бК0.348.006-01ТУ.

4. Назначение выводов (цоколёвка)

1 — вход X1 (элемент 1);
2 — вход X2 (элемент 1);
3 — выход Y1 (элемент 1);
4 — вход X3 (элемент 2);
5 — вход X4 (элемент 2);
6 — выход Y2 (элемент 2);
7 — общий (GND);
8 — выход Y3 (элемент 3);
9 — вход X5 (элемент 3);
10 — вход X6 (элемент 3);
11 — выход Y4 (элемент 4);
12 — вход X7 (элемент 4);
13 — вход X8 (элемент 4);
14 — напряжение питания (+5 В).

5. Расшифровка маркировки

• К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

• 1 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

• 55 — номер серии;

• ЛА — подгруппа и вид функционального назначения (логические элементы «И‑НЕ»);

• 3 — порядковый номер разработки микросхемы в серии.

6. Логическая функция и таблица истинности

Каждый элемент реализует функцию 2И‑НЕ:

Yi=X2i−1⋅X2i

Таблица истинности для одного элемента 2И‑НЕ

7. Функциональные особенности

• 4 независимых элемента 2И‑НЕ в одном корпусе.

• Быстродействие: время задержки ≈ 9 нс — характерно для ТТЛ‑серии К155.

• Высокая нагрузочная способность: выходной ток низкого уровня ≥ 16 мА позволяет управлять несколькими ТТЛ‑входами.

• Совместимость с другими микросхемами серии К155 и ТТЛ‑логикой.

• Стабильная работа в широком диапазоне условий эксплуатации.

8. Применение

Микросхема используется для:

• построения комбинационных логических схем (шифраторы, дешифраторы, мультиплексоры);

• создания счётчиков и регистров;

• организации схем управления и коммутации сигналов;

• учебных и экспериментальных проектов по цифровой электронике;

• реализации базовых логических функций в промышленных устройствах;

• замены отдельных логических элементов в ремонтируемой аппаратуре.
