К155ЛЛ2 (1988г.)

1. Общее описание

К155ЛЛ2 — интегральная микросхема серии ТТЛ (транзисторно-транзисторная логика). Представляет собой два логических элемента «2ИЛИ» с мощным открытым коллекторным выходом. Предназначена для использования в радиоэлектронной аппаратуре общего назначения .

2. Конструкция

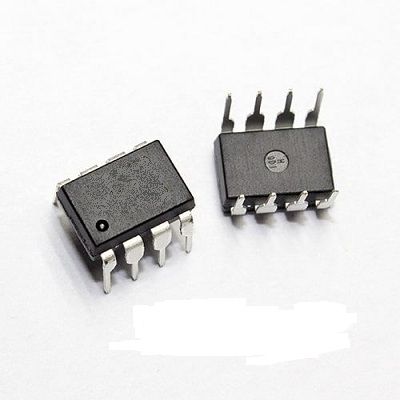

• Корпус: 8-выводной прямоугольный, пластмассовый, с выводами для монтажа на печатную плату через отверстия.
• Тип корпуса: 2101.8-1.
• Масса: не более 1,1 г.
• Количество интегральных элементов: 32.
• Категория качества: «ОТК» (для использования в аппаратуре народнохозяйственного назначения) .

3. Назначение выводов

• 1, 2, 6, 7 — входы;
• 3, 5 — выходы;
• 4 — общий;
• 8 — напряжение питания .

4. Технические характеристики

• Номинальное напряжение питания: 5 В ± 5%.
• Выходное (остаточное) напряжение низкого уровня:
  • при Iс = 100 мА — ≤ 0,4 В;
  • при Iс = 300 мА — ≤ 0,7 В.
• Напряжение на антизвонном диоде: ≥ –1,5 В.
• Входной ток низкого уровня: ≤ –1,6 мА.
• Входной ток высокого уровня: ≤ 0,04 мА.
• Входной пробивной ток: ≤ 1 мА.
• Выходной ток высокого уровня: ≤ 0,1 мА.
• Ток потребления:
  • при низком уровне выходного напряжения — ≤ 68 мА;
  • при высоком уровне выходного напряжения — ≤ 11 мА.
• Потребляемая статическая мощность: ≤ 200 мВт.
• Время задержки распространения:
  • при включении — ≤ 25 нс;
  • при выключении — ≤ 25 нс .

5. Предельно допустимые режимы эксплуатации

• Напряжение питания: 4,75–5,25 В.
• Входное напряжение низкого уровня: < 0,4 В.
• Входное напряжение высокого уровня: > 2,4 В.
• Ёмкость нагрузки: < 15 пФ.
• Длительность фронта и среза входного импульса: < 150 нс.
• Температура окружающей среды: –10…+70 °C .

6. Расшифровка маркировки

• К — категория качества «ОТК» (для аппаратуры народнохозяйственного назначения).
• 1 — группа микросхемы по конструктивно-технологическому признаку (полупроводниковая микросхема).
• 55 — порядковый номер разработки в серии (в совокупности с цифрой «1» обозначает номер конкретной серии).
• ЛЛ — функциональное назначение (логические элементы «ИЛИ»).
• 2 — порядковый номер разработки микросхемы в конкретной серии (среди микросхем одного вида) .
