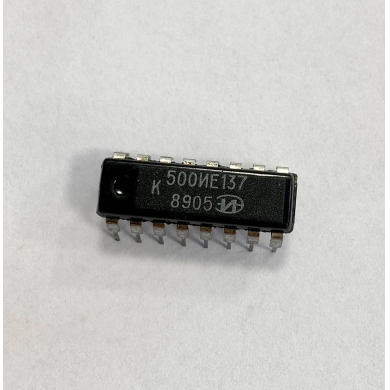

К500ИЕ137 (1987г.)

1. Общее описание

К500ИЕ137 — интегральная микросхема серии 500, выполненная на основе эмиттерно‑связанной логики (ЭСЛ). Представляет собой четырёхразрядный десятичный реверсивный счётчик. Используется в высокочастотных устройствах, например в делителях частоты (в т. ч. в составе частотомеров).

2. Ключевые особенности ЭСЛ-логики

В отличие от более распространённой ТТЛ (транзисторно‑транзисторной логики), ЭСЛ:

• работает с «перевёрнутыми» уровнями питания (общий — плюс, а не минус);

• обеспечивает высокое быстродействие;

• имеет специфические логические уровни сигналов;

• отличается повышенным энергопотреблением (до 165 мА на микросхему).

3. Основные технические характеристики

• Тип логики: ЭСЛ (эмиттерно-связанная логика).

• Функционал: четырёхразрядный десятичный реверсивный счётчик.

• Напряжение питания: −5,15 В ± 0,1 В (обратная полярность относительно «земли»).

• Диапазон входных частот: до 180 МГц.

• Амплитуда входного сигнала: 1,0–5,0 В.

• Амплитуда выходного сигнала: не менее 1,2 В.

• Потребляемый ток: не более 0,15 А (150 мА), на отдельных экземплярах может достигать 165 мА.

• Коэффициент деления частоты: 10 (при использовании в делителях).

• Выходные уровни: низкие по сравнению с ТТЛ (около 1,5 В).

4. Назначение и применение

Микросхема применяется в схемах, где требуется:

• высокочастотное деление частоты (например, делитель на 10 для частотомера);

• реверсивный счёт (прямой и обратный);

• работа на частотах до 180 МГц.

Типичные примеры использования:

• делители частоты в радиолюбительских и промышленных частотомерах;

• узлы преобразования частоты в измерительной аппаратуре;

• схемы синхронизации и тактирования в высокочастотной электронике.

5. Особенности эксплуатации

• Для устойчивой работы на входе требуется сформированный меандр (чистый прямоугольный сигнал), а не произвольный входной импульс.

• Из‑за разницы уровней сигналов между ЭСЛ и ТТЛ требуется схема согласования уровней (например, на транзисторах или отдельных логических элементах).

• При монтаже и подключении важно соблюдать обратную полярность питания (−5 В на общий провод, +5 В на питание).

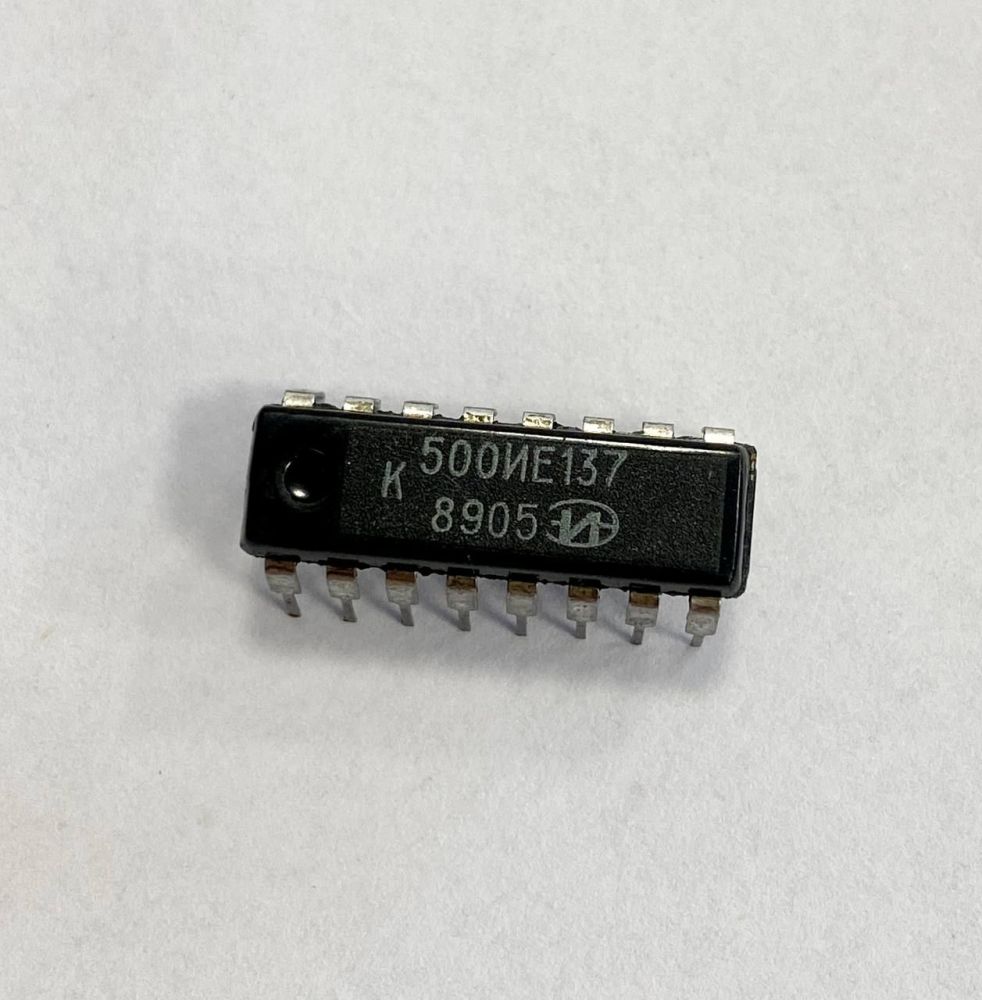

6. Корпус и маркировка

• Тип корпуса: стандартный DIP (для монтажа в отверстия).

• Количество выводов: 16 (стандартный формат для счётчиков серии 500).

• Маркировка: К500ИЕ137 (на верхней плоскости корпуса).
