К500РУ415 (1988г.)

1. Общее описание

К500РУ415 — интегральная микросхема серии 500 на основе эмиттерно‑связанной логики (ЭСЛ / ECL). Представляет собой оперативное запоминающее устройство (ОЗУ / RAM). Предназначена для использования в высокопроизводительных цифровых системах, где требуется быстрое считывание и запись данных.

2. Основные характеристики

• Тип логики: ЭСЛ (эмиттерно-связанная логика).

• Функционал: ОЗУ (оперативное запоминающее устройство).

• Напряжение питания: −5,2 В ± 5 % (обратная полярность: общий провод — плюс, питание — минус).

• Диапазон рабочих температур: −40 °C … +85 °C.

• Быстродействие: высокое (типично для ЭСЛ, задержки порядка единиц наносекунд).

• Совместимость: с другими микросхемами серий К100 и К500.

• Энергопотребление: низкое относительно других ЭСЛ-схем.

• Тип памяти: статическое ОЗУ (SRAM) — не требует регенерации данных.

• Объём и организация: точные параметры зависят от конкретной реализации (уточняются по документации).

3. Назначение и применение

Микросхема используется в системах, где критично время доступа к данным:

• вычислительные машины и процессоры (кэш-память, буферные запоминающие устройства);

• системы управления реального времени;

• измерительная аппаратура с высокой скоростью сбора данных;

• телекоммуникационное оборудование;

• специализированные вычислительные модули советского и постсоветского производства.

4. Корпус и маркировка

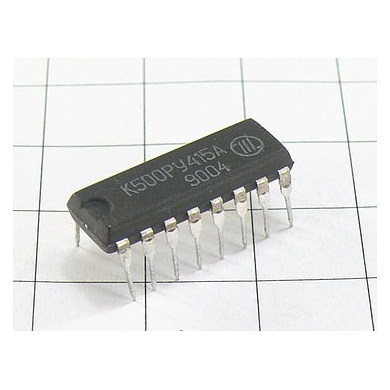

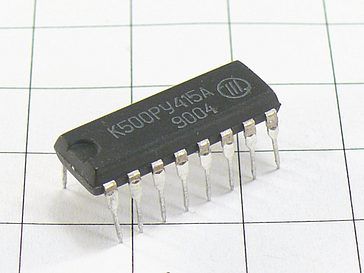

• Тип корпуса: DIP-16 (прямоугольный, пластмассовый, с выводами для монтажа в отверстия печатной платы).

• Количество выводов: 16.

• Маркировка: К500РУ415 (на верхней плоскости корпуса).

• Год выпуска: ориентировочно 1980‑е гг. (серия 500 активно применялась в тот период).

• Масса: около 1 г.

5. Расшифровка маркировки

• К — категория качества «ОТК» (для аппаратуры народнохозяйственного назначения).

• 5 — группа микросхемы по конструктивно-технологическому признаку (полупроводниковая микросхема).

• 00 — порядковый номер разработки в серии (в совокупности с цифрой «5» обозначает номер конкретной серии).

• РУ — подгруппа и вид функционального назначения (оперативные запоминающие устройства, ОЗУ).

• 415 — порядковый номер разработки микросхемы определённого функционального назначения в конкретной серии.

6. Особенности эксплуатации

• Обратная полярность питания. При подключении важно соблюдать полярность: «общий» — плюс, «питание» — минус (−5,2 В).

• Согласование уровней. Из‑за разницы логических уровней между ЭСЛ и ТТЛ/КМОП требуется схема согласования (например, на транзисторах или специальных преобразователях уровней).

• Высокочастотный монтаж. Для стабильной работы необходимо:

  • минимизировать длину печатных проводников;

  • использовать экранированные линии связи;

  • обеспечить качественное заземление и развязку по питанию.

• Тепловыделение. При длительной работе на максимальной частоте микросхема может требовать теплоотвода.
