К555 ИА 7 (1989г.)

1. Общее описание

К555ИА7 — цифровая микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой двоично‑десятичный дешифратор с высоковольтным выходом. Предназначена для управления газоразрядными индикаторами (например, ИН‑12, ИН‑14) и другими нагрузками с повышенным напряжением. Относится к стандартной логике серии К555.

2. Основные технические характеристики

• Напряжение питания: +5 В ± 5 %.

• Выходное напряжение (максимальное): до +30 В (высоковольтные выходы для управления индикаторами).

• Ток потребления (статический): ≤ 31 мА.

• Входной ток:

  • низкого уровня: ≤ |−0,38| мА;

  • высокого уровня: ≤ 3 мкА.

• Выходной ток (на один вывод): до 25 мА.

• Время задержки распространения: ≤ 40 нс.

• Коэффициент разветвления по выходу: 10 входов ТТЛ (К555).

• Рабочий диапазон температур: −10 °C … +70 °C.

• Количество интегральных элементов: 164.

3. Корпус и маркировка

• Тип корпуса: 238.16-2 (DIP‑16) — пластмассовый, 16‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы.

• Масса: не более 1,2 г.

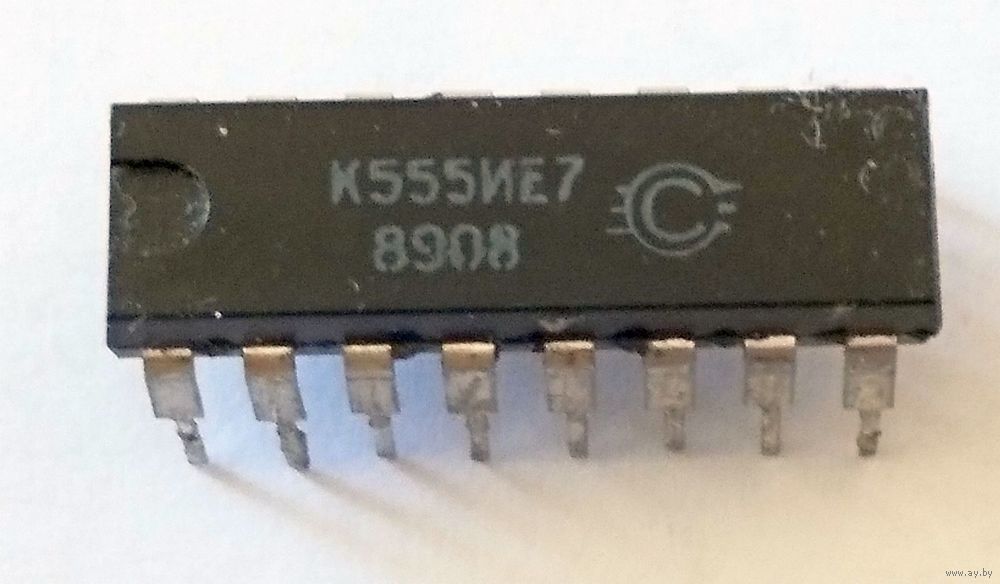

• Маркировка на корпусе: К555ИА7.

• Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

• Технические условия: бК0.348.289-04ТУ.

4. Назначение выводов (цоколёвка)

1 — выход 0 (для цифры 0);
2 — выход 1 (для цифры 1);
3 — выход 2 (для цифры 2);
4 — выход 3 (для цифры 3);
5 — выход 4 (для цифры 4);
6 — выход 5 (для цифры 5);
7 — выход 6 (для цифры 6);
8 — общий (GND);
9 — выход 7 (для цифры 7);
10 — выход 8 (для цифры 8);
11 — выход 9 (для цифры 9);
12 — вход D (старший разряд BCD);
13 — вход C;
14 — вход B;
15 — вход A (младший разряд BCD);
16 — напряжение питания (+5 В).

5. Расшифровка маркировки

• К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

• 5 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

• 55 — номер серии;

• ИА — подгруппа и вид функционального назначения (дешифраторы);

• 7 — порядковый номер разработки микросхемы в серии.

6. Таблица истинности (двоично‑десятичное кодирование, BCD)

7. Функциональные особенности

• Преобразует 4‑разрядный двоично‑десятичный код (BCD) на входах A–D в активный сигнал на одном из 10 выходов (0–9).

• Высоковольтные выходы позволяют напрямую управлять газоразрядными индикаторами без дополнительных ключей.

• При недопустимом входном коде (1010–1111) все выходы переходят в неактивное состояние (высокий уровень).

• Быстродействие, характерное для ТТЛ‑серии К555 (задержки порядка 40 нс).

8. Применение

Микросхема используется для:

• управления газоразрядными индикаторами (ИН‑12, ИН‑14 и аналоги);

• коммутации высоковольтных нагрузок в цифровых устройствах;

• построения схем индикации в измерительной аппаратуре;

• организации цифровых табло и счётчиков;

• учебных и демонстрационных схем цифровой техники.
