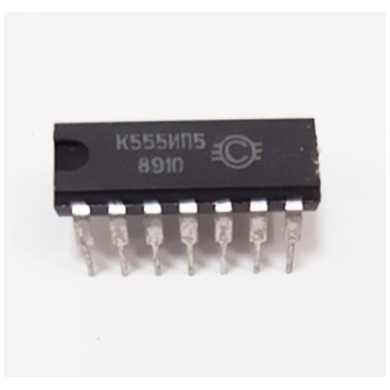

К555 ИП5 (1990г.)

1. Общее описание

К555ИП5 — цифровая микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой схему контроля чётности/нечётности (генератор и проверяющий элемент чётности). Используется для обнаружения ошибок при передаче и хранении данных путём контроля чётного или нечётного количества единиц в двоичном коде.

Количество интегральных элементов: 64.

2. Основные технические характеристики

• Номинальное напряжение питания: 5 В ± 5 %.

• Выходное напряжение:

  • низкого уровня: ≤ 0,4 В;

  • высокого уровня: ≥ 2,4 В.

• Ток потребления: ≤ 6,6 мА.

• Входной ток:

  • низкого уровня: ≤ |−1,6| мА;

  • высокого уровня: ≤ 0,04 мА.

• Потребляемая мощность: 2 мВт.

• Время задержки распространения:

  • при включении: ≤ 45 нс;

  • при выключении: ≤ 35 нс.

• Коэффициент разветвления по выходу: 10.

• Рабочий диапазон температур: −10 °C … +70 °C (климатическое исполнение УХЛ 2.1).

3. Корпус и маркировка

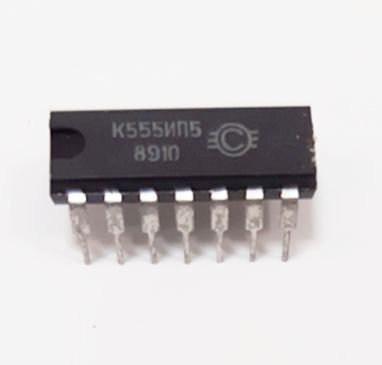

• Тип корпуса: 201.14-1 (DIP‑14) — пластмассовый, 14‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы.

• Масса: не более 0,9 г.

• Маркировка на корпусе: К555ИП5.

• Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

• Технические условия: бК0.348.289-15ТУ.

4. Назначение выводов (цоколёвка)

1 — вход X1;
2 — вход X2;
3 — вход X3;
4 — вход X4;
5 — вход X5;
6 — вход X6;
7 — общий (GND);
8 — выход Y1 (нечётность);
9 — выход Y2 (чётность);
10 — вход X7;
11 — вход X8;
12 — вход X9;
13 — вход X10;
14 — напряжение питания (+5 В).

5. Расшифровка маркировки

• К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

• 5 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

• 55 — номер серии;

• ИП — подгруппа и вид функционального назначения (преобразователи кодов, схемы контроля чётности);

• 5 — порядковый номер разработки микросхемы в серии.

6. Принцип работы и таблица истинности

Микросхема выполняет функцию контроля чётности для 10‑разрядного кода. На входы X1–X10 подаётся цифровой код. Микросхема анализирует количество единиц в коде:

• Если количество единиц чётное, на выходе Y2 («чётность») устанавливается логическая 1, на выходе Y1 («нечётность») — логический 0.

• Если количество единиц нечётное, на выходе Y1 устанавливается логическая 1, на выходе Y2 — логический 0.

Пример для частичного набора входов (X1–X4):

7. Функциональные особенности

• Одновременное формирование сигналов чётности и нечётности.

• Возможность каскадного включения для обработки кодов большей разрядности.

• Быстродействие, характерное для ТТЛ‑серии К555 (задержки порядка 35–45 нс).

• Низкое энергопотребление (всего 2 мВт).

• Совместимость с другими микросхемами серии К555 и ТТЛ‑логикой.

8. Применение

Микросхема используется для:

• контроля ошибок при передаче данных по шинам и линиям связи;

• построения систем контроля целостности данных в запоминающих устройствах;

• организации схем контроля чётности в ЭВМ и микропроцессорных системах;

• создания диагностических устройств в промышленной автоматике;

• учебных и демонстрационных схем цифровой техники.
