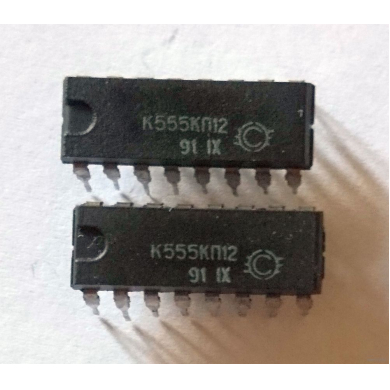

К555 КП12 (1990г.)

1. Общее описание

К555КП12 — цифровая микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой двухразрядный четырёхканальный коммутатор с тремя устойчивыми состояниями на выходе. По организации аналогична К555КП2: содержит два мультиплексора 1‑4 с общим дешифратором адреса. Предназначена для работы в узлах и блоках радиоэлектронной аппаратуры общего назначения.

2. Основные технические характеристики

• Напряжение питания: 5 В ± 5 %.

• Выходное напряжение:

  • высокого уровня: ≥ 2,5 В;

  • низкого уровня: ≤ 0,48 В.

• Ток потребления: ≤ 13,6 мА (в состоянии «выключено»).

• Входной ток:

  • низкого уровня: ≤ |−0,34| мА;

  • высокого уровня: ≤ 3 мкА.

• Выходной ток в состоянии «выключено»:

  • низкого уровня: ≤ |−3| мкА;

  • высокого уровня: ≤ 3 мкА.

• Потребляемая мощность: ≈ 71 мВт.

• Время задержки распространения:

  • при включении: ≤ 32 нс;

  • при выключении: ≤ 30 нс.

• Количество интегральных элементов: 150.

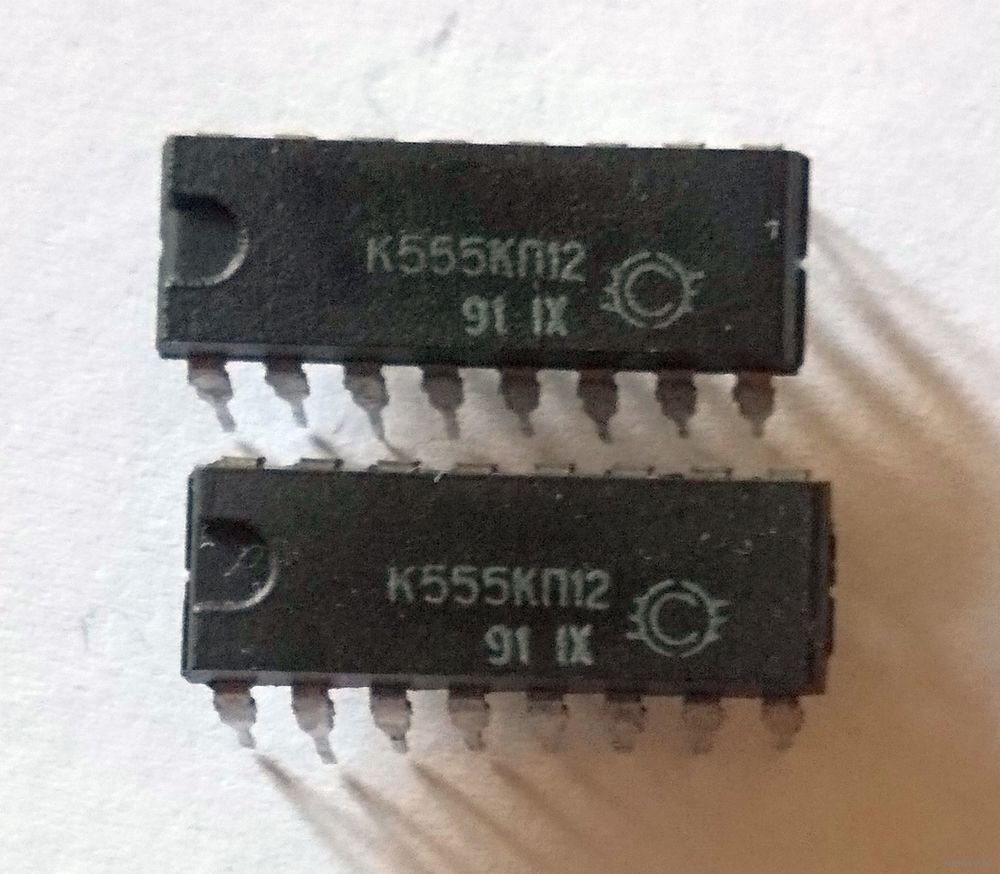

3. Корпус и маркировка

• Тип корпуса: 238.16-2 (DIP‑16) — пластмассовый, 16‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы.

• Масса: не более 1,5 г.

• Маркировка на корпусе: К555КП12.

• Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

• Технические условия: бК0.348.289-02ТУ.

4. Назначение выводов (цоколёвка)

1 — вход разрешения (E);
2 — выход первого разряда (Y₁);
3, 4, 5, 6 — входы данных первого мультиплексора (D₀, D₁, D₂, D₃);
7 — общий (GND);
8 — выход второго разряда (Y₂);
9 — напряжение питания (+5 В);
10, 11, 12, 13 — входы данных второго мультиплексора (D₀, D₁, D₂, D₃);
14 — адресный вход A;
15 — адресный вход B;
16 — вход разрешения второго канала.

5. Расшифровка маркировки

• К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

• 5 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

• 55 — номер серии;

• КП — подгруппа и вид функционального назначения (коммутаторы и ключи прочие);

• 12 — порядковый номер разработки микросхемы в серии.

6. Функциональные особенности

• Два независимых двухразрядных мультиплексора с общим дешифратором адреса (2 × мультиплексор 1‑из‑4).

• Три устойчивых состояния выходов (включая высокоимпедансное).

• Возможность каскадирования для увеличения числа каналов.

• Общее управление адресацией для обоих мультиплексоров.

7. Применение

Микросхема используется для:

• коммутации цифровых сигналов в многоканальных системах;

• преобразования параллельных данных в последовательные;

• построения схем выборки и хранения;

• согласования цифровых и аналоговых систем;

• реализации делителей частоты и счётчиков;

• организации мультиплексирования в измерительной аппаратуре и промышленных контроллерах.
