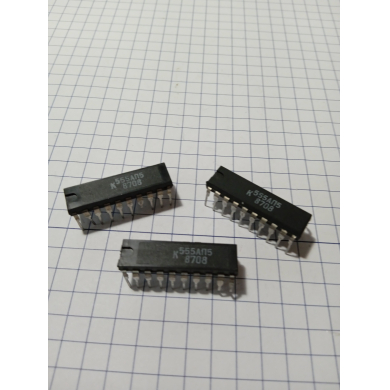

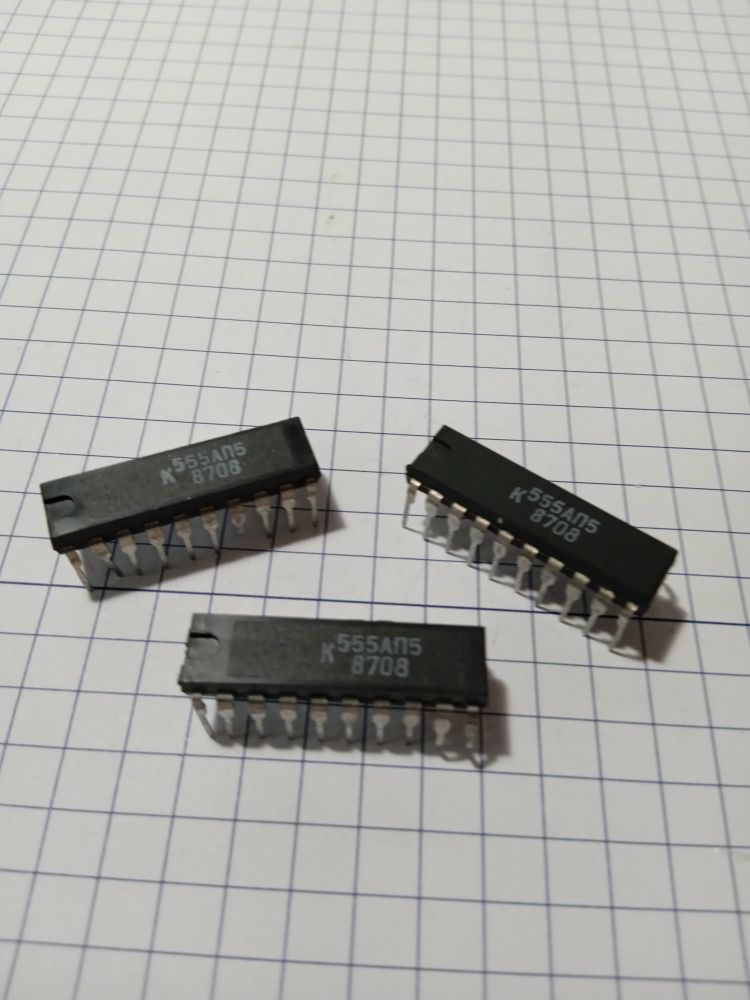

К555АП 5 (1992г.)

Артикул:

Стоимость доставки: курьером от 500 руб. (доступен самовывоз)

Цена с НДС требует уточнения у менеджера

Наличие: на складе в Ярославле

Акция: купить со скидкой: +7 (4852) 45-80-64
info@speckip.ru
30 руб.
Характеристики

1. Общее описание

К555АП5 — цифровая микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой два четырёхканальных формирователя с тремя состояниями на выходе. Используется в узлах и блоках радиоэлектронной аппаратуры общего назначения: микропроцессорных системах, шинах данных, коммутаторах сигналов и т. д. Содержит 232 интегральных элемента.

2. Основные технические характеристики

  • Номинальное напряжение питания: 5 В ± 5 % (4,75–5,25 В).

  • Выходное напряжение:

    • низкого уровня: ≤ 0,5 В;

    • высокого уровня: ≥ 2 В.

  • Ток потребления:

    • при низком уровне выходного напряжения: ≤ 46 мА;

    • при высоком уровне выходного напряжения: ≤ 23 мА;

    • в состоянии «выключено»: ≤ 54 мА.

  • Входной ток:

    • низкого уровня: ≤ |−0,2| мА;

    • высокого уровня: ≤ 20 мкА.

  • Выходной ток в состоянии «выключено»:

    • низкого уровня: ≤ |−20| мкА;

    • высокого уровня: ≤ 20 мкА.

  • Ток короткого замыкания: −225 … −40 мА.

  • Потребляемая мощность: 297 мВт.

  • Ёмкость нагрузки: ≤ 15 пФ.

  • Рабочий диапазон температур: −10 °C … +70 °C.

  • Гарантийный срок хранения: 15 лет со дня изготовления.

  • Гарантийная наработка:

    • 50 000 ч — в режимах и условиях, допускаемых ТУ;

    • 60 000 ч — в облегчённом режиме.

3. Корпус и маркировка

  • Тип корпуса: 2140.20-1 — пластмассовый, 20‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы (DIP-20).

  • Масса: не более 3,6 г.

  • Маркировка на корпусе: К555АП5.

  • Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

  • Технические условия: бК0.348.289-50ТУ.

4. Назначение выводов (цоколёвка)

1 — вход D1 (канал 1, формирователь 1);
2 — вход D2 (канал 2, формирователь 1);
3 — вход D3 (канал 3, формирователь 1);
4 — вход D4 (канал 4, формирователь 1);
5 — выход Q1 (канал 1, формирователь 1);
6 — выход Q2 (канал 2, формирователь 1);
7 — выход Q3 (канал 3, формирователь 1);
8 — выход Q4 (канал 4, формирователь 1);
9 — общий (GND);
10 — вход управления E1 (стробирующий сигнал для формирователя 1);
11 — вход управления E2 (стробирующий сигнал для формирователя 2);
12 — выход Q5 (канал 1, формирователь 2);
13 — выход Q6 (канал 2, формирователь 2);
14 — выход Q7 (канал 3, формирователь 2);
15 — выход Q8 (канал 4, формирователь 2);
16 — вход D5 (канал 1, формирователь 2);
17 — вход D6 (канал 2, формирователь 2);
18 — вход D7 (канал 3, формирователь 2);
19 — вход D8 (канал 4, формирователь 2);
20 — напряжение питания (+5 В).

5. Расшифровка маркировки

  • К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

  • 5 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

  • 55 — номер серии;

  • АП — подгруппа и вид функционального назначения (формирователи прочие);

  • 5 — порядковый номер разработки микросхемы в серии.

6. Функциональные особенности

  • Два независимых четырёхканальных формирователя в одном корпусе.

  • Три состояния выходов:

    • активный низкий уровень (лог. 0);

    • активный высокий уровень (лог. 1);

    • высокоимпедансное состояние (Z, «выключено»).

  • Отдельные стробирующие входы (E1, E2) для каждого формирователя — позволяют включать/выключать их независимо.

  • Высокая нагрузочная способность: может управлять шинами данных с ёмкостной нагрузкой до 15 пФ.

  • Совместимость с другими микросхемами серии К555 и ТТЛ‑логикой.

  • Быстродействие, характерное для серии К555.

7. Логическая функция

Каждый формирователь передаёт входные сигналы на выходы, когда его стробирующий вход активен. При неактивном стробе выходы переходят в высокоимпедансное состояние:

если Ei=0то Qj=Dj;если Ei=1то выходы Qj переходят в Z‑состояние.

8. Применение

Микросхема используется для:

  • организации двунаправленных шин данных в микропроцессорных системах;

  • мультиплексирования и демультиплексирования сигналов;

  • управления адресными и данными шинами;

  • построения буферных каскадов с возможностью отключения нагрузки;

  • коммутации сигналов в измерительных приборах и системах автоматики;

  • учебных и экспериментальных схем цифровой техники;

  • замены механических переключателей в цифровых системах.
