К555АП6 (1992 г.)

1. Общее описание

К555АП6 — цифровая микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой восьмиканальный двунаправленный формирователь с тремя состояниями на выходе. Используется для организации двунаправленной передачи данных между шинами в цифровых устройствах, например, в микропроцессорных системах. Содержит 230 интегральных элементов.

2. Основные технические характеристики

• Номинальное напряжение питания: 5 В ± 5 %.

• Выходное напряжение:

  • низкого уровня: ≤ 0,5 В;

  • высокого уровня: ≥ 2 В.

• Ток потребления:

  • при низком уровне выходного напряжения: ≤ 90 мА;

  • при высоком уровне выходного напряжения: ≤ 70 мА;

  • в выключенном состоянии выходов: ≤ 95 мА.

• Входной ток:

  • низкого уровня: ≤ |−0,2| мА;

  • высокого уровня: ≤ 20 мкА.

• Выходной ток в выключенном состоянии:

  • низкого уровня: ≤ |−20| мкА;

  • высокого уровня: ≤ 20 мкА.

• Потребляемая мощность: 473 мВт.

• Время задержки распространения:

  • от входа шины D0 до выхода Z0 и от входа шины D1 до выхода Z1: ≤ 18 нс;

  • из выключенного состояния в состояние низкого/высокого уровня (от входа EZ): ≤ 40 нс;

  • из состояния низкого/высокого уровня в выключенное состояние (от входа EZ): ≤ 45 нс.

• Коэффициент разветвления по выходу: 60.

• Максимальная тактовая частота: не нормируется (зависит от нагрузки и схемы включения).

3. Корпус и маркировка

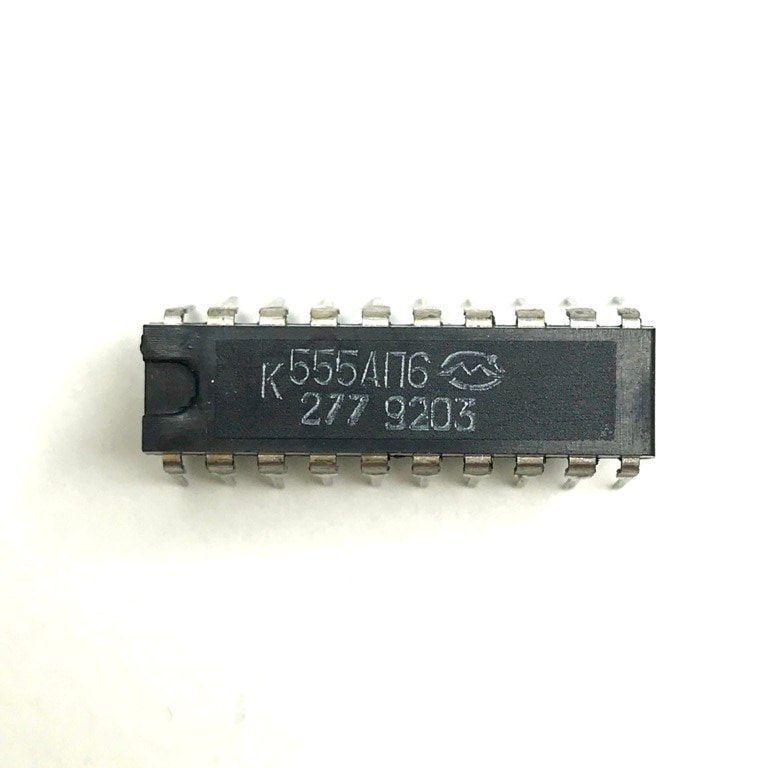

• Тип корпуса: 2140.20-1 — пластмассовый, 20‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы.

• Масса: не более 3,6 г.

• Маркировка на корпусе: К555АП6.

• Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

• Технические условия: бК0.348.289-50ТУ.

4. Назначение выводов (цоколёвка)

1 — вход выбора данных SED0/D1;
2–9 — вход/выход каналов шины D0 (каналы 1–8, три состояния);
10 — общий (GND);
11–18 — вход/выход каналов шины D1 (каналы 8–1, три состояния, обратный порядок);
19 — вход разрешения состояния высокого импеданса (EZ);
20 — напряжение питания (+5 В).

5. Расшифровка маркировки

• К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

• 5 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

• 55 — номер серии;

• АП — подгруппа и вид функционального назначения (формирователи прочие);

• 6 — порядковый номер разработки микросхемы в серии.

6. Режимы работы и таблица истинности

7. Функциональные особенности

• Двунаправленная передача данных между двумя 8‑битными шинами (D0 и D1).

• Три состояния выходов (высокий уровень, низкий уровень, высокоимпедансное состояние).

• Быстродействие: задержки порядка 18–45 нс.

• Высокий коэффициент разветвления (до 60 нагрузок ТТЛ).

• Возможность каскадного включения для увеличения разрядности.

• Управление направлением передачи и режимом работы через входы SED0/D1 и EZ.

8. Применение

Микросхема используется для:

• организации двунаправленных шин данных в микропроцессорных системах;

• буферизации сигналов в цифровых схемах;

• согласования уровней между устройствами с разной нагрузочной способностью;

• построения коммутаторов и мультиплексоров данных;

• учебных и экспериментальных схем цифровой техники.
