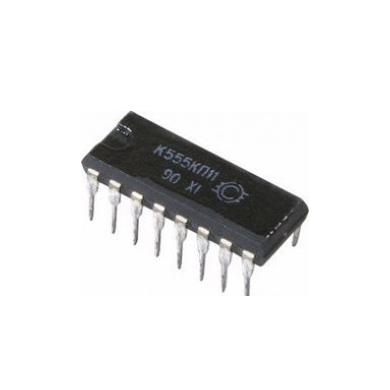

К555КП11 (1990г.)

1. Общее описание

К555КП11 — цифровая микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой четырёхразрядный селектор 2‑1 без инверсии с тремя устойчивыми состояниями. Используется в узлах и блоках радиоэлектронной аппаратуры общего назначения: микропроцессорных системах, устройствах коммутации сигналов, системах передачи данных и т. д. Содержит 133 интегральных элемента.

2. Основные технические характеристики

• Номинальное напряжение питания: 5 В ± 5 % (4,75–5,25 В).

• Выходное напряжение:

  • низкого уровня: ≤ 0,5 В;

  • высокого уровня: ≥ 2,4 В.

• Ток потребления:

  • при низком уровне выходного напряжения: ≤ 13,6 мА;

  • при высоком уровне выходного напряжения: ≤ 9,7 мА;

  • в состоянии «выключено»: ≤ 14,5 мА.

• Входной ток:

  • низкого уровня:

    • по выводу 1: ≤ |−0,76| мА;

    • по выводам 2, 3, 5, 6, 10, 11, 13–15: ≤ |−0,38| мА;

  • высокого уровня:

    • по выводу 1: ≤ 6 мкА;

    • по выводам 2, 3, 5, 6, 10, 11, 13–15: ≤ 3 мкА.

• Выходной ток в состоянии «выключено»:

  • низкого уровня: ≤ |−3| мкА;

  • высокого уровня: ≤ 3 мкА.

• Ёмкость нагрузки: ≤ 15 пФ.

• Потребляемая мощность: 55 мВт.

• Рабочий диапазон температур: −10 °C … +70 °C.

• Гарантийный срок хранения: 15 лет со дня изготовления.

• Гарантийная наработка:

  • 50 000 ч — в режимах и условиях, допускаемых ТУ;

  • 60 000 ч — в облегчённом режиме.

3. Корпус и маркировка

• Тип корпуса: 238.16-2 — пластмассовый, 16‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы (DIP-16).

• Масса: не более 1,2 г.

• Маркировка на корпусе: К555КП11.

• Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

• Технические условия: бК0.348.289-14ТУ.

4. Назначение выводов (цоколёвка)

1 — стробирующий вход E (общий для всех разрядов);
2 — вход A0 (первый разряд данных канала A);
3 — вход B0 (первый разряд данных канала B);
4 — выход Y0 (первый разряд выхода);
5 — вход A1 (второй разряд данных канала A);
6 — вход B1 (второй разряд данных канала B);
7 — выход Y1 (второй разряд выхода);
8 — общий (GND);
9 — выход Y2 (третий разряд выхода);
10 — вход A2 (третий разряд данных канала A);
11 — вход B2 (третий разряд данных канала B);
12 — выход Y3 (четвёртый разряд выхода);
13 — вход A3 (четвёртый разряд данных канала A);
14 — вход B3 (четвёртый разряд данных канала B);
15 — вход управления S (выбор канала: A или B);
16 — напряжение питания (+5 В).

5. Расшифровка маркировки

• К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

• 5 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

• 55 — номер серии;

• КП — подгруппа и вид функционального назначения (коммутаторы и ключи прочие);

• 11 — порядковый номер разработки микросхемы в серии.

6. Логическая функция

Микросхема выбирает один из двух 4‑разрядных входных каналов (A или B) и передаёт его на выход Y. Выбор канала определяется сигналом на входе S:

$$\text{если }S=0\text{, то }Y=A;\text{если }S=1\text{, то }Y=B.$$

Стробирующий вход E управляет активностью выходов:

• при E = 0 выходы активны (работают по логике выше);

• при E = 1 выходы переходят в высокоимпедансное состояние (Z).

7. Функциональные особенности

• 4‑разрядный селектор (мультиплексор) 2→1.

• Три устойчивых состояния выходов (активный низкий, активный высокий, высокоимпедансный Z).

• Общий стробирующий вход (E) для перевода выходов в Z‑состояние.

• Вход управления (S) для выбора канала (A или B).

• Совместимость с другими микросхемами серии К555 и ТТЛ‑логикой.

• Высокая скорость работы, характерная для серии К555.

• Возможность каскадирования для увеличения числа разрядов или каналов.

8. Применение

Микросхема используется для:

• мультиплексирования 4‑разрядных данных из двух источников;

• организации двунаправленной передачи данных в шинах;

• построения коммутаторов каналов в измерительных системах;

• селекции сигналов в микропроцессорных устройствах;

• управления адресными и данными шинами;

• учебных и экспериментальных схем цифровой техники;

• замены механических переключателей в цифровых системах.
