КМ 155 И Д4

1. Общее описание

КМ155ИД4 — цифровая микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой сдвоенный дешифратор/демультиплексор. Может выполнять следующие функции:

• двойного дешифратора из 2 в 4;

• двойного демультиплексора с 1 на 4;

• дешифратора из 3 в 8;

• демультиплексора с 1 на 8.

Содержит 131 интегральный элемент. Применяется в радиоэлектронной аппаратуре общего назначения: микропроцессорных системах, устройствах управления, измерительных приборах и т. д.

2. Основные технические характеристики

• Номинальное напряжение питания: 5 В ± 5 % (4,75–5,25 В).

• Выходное напряжение:

  • низкого уровня: ≤ 0,4 В;

  • высокого уровня: ≥ 2,4 В.

• Ток потребления: ≤ 42 мА.

• Выходной ток:

  • при высоком уровне: ≥ 0,8 мА;

  • при низком уровне: ≥ 16 мА.

• Входной ток:

  • низкого уровня: ≤ |−1,6| мА;

  • высокого уровня: ≤ 0,04 мА.

• Ёмкость нагрузки: ≤ 15 пФ.

• Рабочий диапазон температур: −45 °C … +85 °C.

• Активная полярность выходов: низкий уровень (лог. 0).

3. Корпус и маркировка

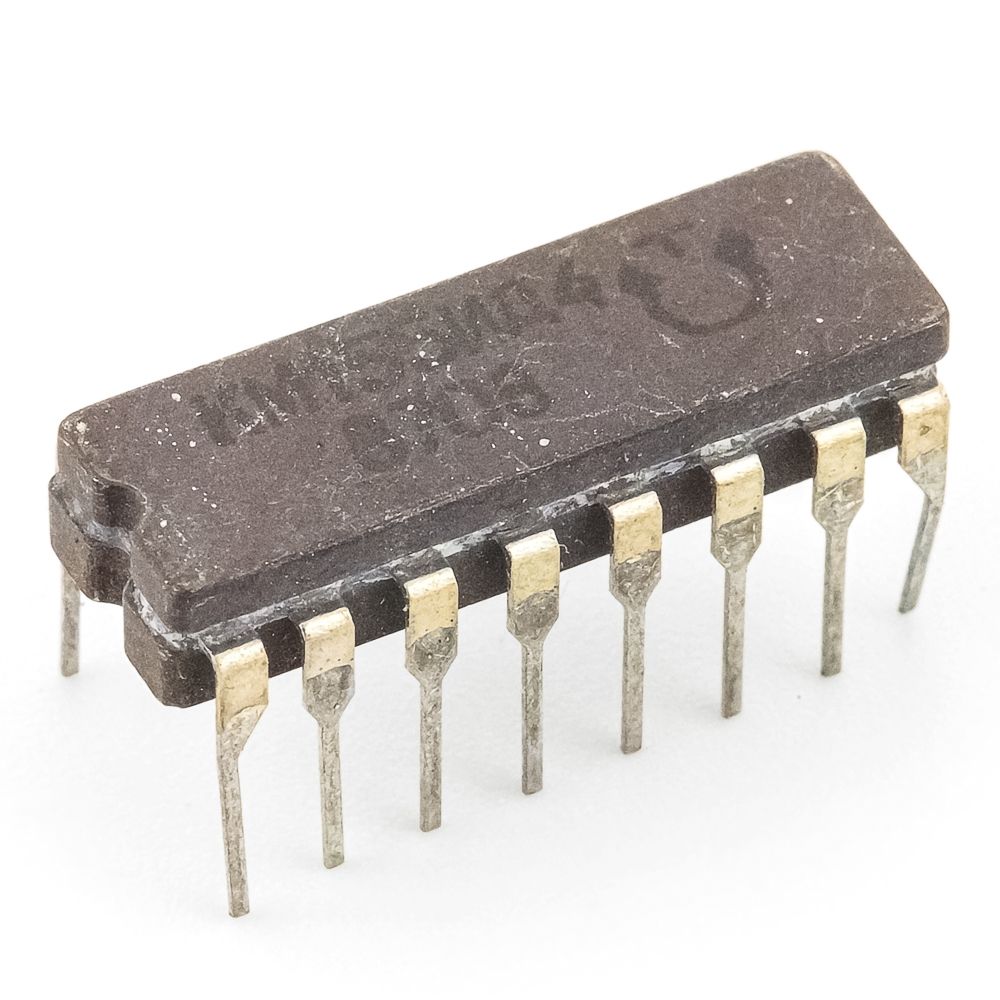

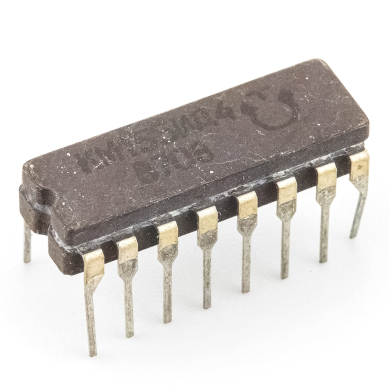

• Тип корпуса: 201.16-5 (CDIP-16) — металлокерамический, 16‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы.

• Масса: не более 1,86 г.

• Маркировка на корпусе: КМ155ИД4.

• Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

• Технические условия: бК0.348.006-56ТУ.

4. Назначение выводов (цоколёвка)

1 — информационный вход Ea (прямой, для первого дешифратора);
2 — стробирующий вход Sa (для первого дешифратора);
3 — адресный вход A0 (общий для обоих дешифраторов);
4 — выход Y0 (первый дешифратор);
5 — выход Y1 (первый дешифратор);
6 — выход Y2 (первый дешифратор);
7 — выход Y3 (первый дешифратор);
8 — общий (GND);
9 — выход Y4 (второй дешифратор);
10 — выход Y5 (второй дешифратор);
11 — выход Y6 (второй дешифратор);
12 — выход Y7 (второй дешифратор);
13 — адресный вход A1 (общий для обоих дешифраторов);
14 — стробирующий вход Sb (для второго дешифратора);
15 — информационный вход Eb (инверсный, для второго дешифратора);
16 — напряжение питания (+5 В).

5. Расшифровка маркировки

• К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

• М — модификация микросхемы (может обозначать керамический корпус или расширенный температурный диапазон);

• 1 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

• 55 — номер серии;

• ИД — подгруппа и вид функционального назначения (дешифраторы);

• 4 — порядковый номер разработки микросхемы в серии.

6. Логические функции и таблица истинности

Микросхема реализует две независимые функции дешифрации/демультиплексирования.

Первый дешифратор (входы Ea, Sa, A0, A1):

Yi=Ea⋅Sa⋅(функция от A0, A1)

Второй дешифратор (входы Eb, Sb, A0, A1):

Yi+4=Eb⋅Sb⋅(функция от A0, A1)

Упрощённая таблица истинности (фрагмент, для первого дешифратора)

Примечание: при Sa = 1 все выходы первого дешифратора переходят в неактивное состояние (лог. 1), аналогично для Sb и второго дешифратора.

7. Функциональные особенности

• Два независимых дешифратора/демультиплексора в одном корпусе.

• Общий адресный блок (A0, A1) для одновременного управления обоими дешифраторами.

• Отдельные стробирующие входы (Sa, Sb) для каждого дешифратора — позволяют включать/выключать их независимо.

• Информационный вход первого дешифратора прямой, второго — инверсный.

• Все выходы имеют инверсию: активный уровень — низкий (лог. 0).

• Совместимость с другими микросхемами серии К155 и ТТЛ‑логикой.

• Расширенный температурный диапазон (−45 °C … +85 °C) для модификации КМ155.

8. Применение

Микросхема используется для:

• построения дешифраторов адреса в микропроцессорных системах;

• организации демультиплексирования сигналов в цифровых устройствах;

• управления индикаторными панелями и шкалами;

• селекции каналов в коммутаторах и мультиплексорах;

• учебных и экспериментальных схем цифровой техники;

• создания матричных клавиатур и дисплеев;

• построения сложных логических схем с разделением сигналов по каналам.
