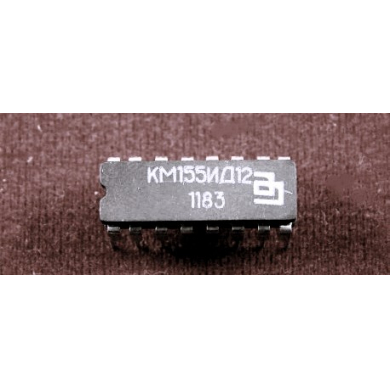

КМ 155 ИД12 (1985г.)

1. Общее описание

КМ155ИД12 — цифровая микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой дешифратор на 3 входа и 8 выходов для управления шкалой со сдвигом одной точки. Используется в радиоэлектронной аппаратуре общего назначения: индикаторах, измерительных приборах, системах автоматики, микропроцессорных устройствах и т. д. Содержит 119 интегральных элементов.

2. Основные технические характеристики

• Номинальное напряжение питания: 5 В ± 5 % (4,75–5,25 В).

• Выходное напряжение:

  • низкого уровня: ≤ 0,4 В;

  • высокого уровня: 1,4–2,2 В.

• Входное напряжение:

  • низкого уровня: < 0,4 В;

  • высокого уровня: > 2,4 В.

• Ток потребления: ≤ 60 мА.

• Входной ток:

  • низкого уровня: ≤ |−1,6| мА;

  • высокого уровня: ≤ 0,04 мА.

• Выходной ток:

  • высокого уровня: ≤ |−0,8| мА;

  • в выключенном состоянии: ≤ |−0,3| мА.

• Потребляемая статическая мощность: ≤ 315 мВт.

• Ёмкость нагрузки: ≤ 15 пФ.

• Длительность фронта и среза входного импульса: ≤ 150 нс.

• Напряжение на антизвонном диоде: ≥ −1,5 В.

• Входной пробивной ток: ≤ 1 мА.

• Рабочий диапазон температур:

  • для К155: −10 °C … +70 °C;

  • для КМ155: −45 °C … +85 °C.

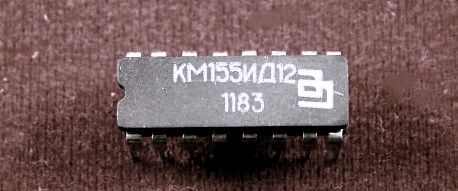

3. Корпус и маркировка

• Тип корпуса: 238.16-2 — пластмассовый, 16‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы.

• Масса: не более 2 г.

• Маркировка на корпусе: КМ155ИД12.

• Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

• Технические условия: бК0.348.006-56ТУ.

4. Назначение выводов (цоколёвка)

1 — выход Y0 (младший разряд);
2 — выход Y1;
3 — выход Y2;
4 — вход A (старший разряд адреса);
5 — вход B (средний разряд адреса);
6 — выход Y3;
7 — общий (GND);
8 — выход Y4;
9 — выход Y5;
10 — выход Y6;
11 — вход C (младший разряд адреса);
12 — выход Y7 (старший разряд);
13 — не используется;
14 — не используется;
15 — не используется;
16 — напряжение питания (+5 В).

5. Расшифровка маркировки

• К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

• М — модификация микросхемы (может обозначать керамический корпус или расширенный температурный диапазон);

• 1 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

• 55 — номер серии;

• ИД — подгруппа и вид функционального назначения (дешифраторы);

• 12 — порядковый номер разработки микросхемы в серии.

6. Логическая функция и таблица истинности

Дешифратор преобразует трёхразрядный двоичный код на входах A, B, C в активный низкий уровень на одном из восьми выходов Y0–Y7.

Логическая функция для каждого выхода:

Y0Y1Y2Y7=A⋅B⋅C=A⋅B⋅C=A⋅B⋅C⋮=A⋅B⋅C

Таблица истинности

7. Функциональные особенности

• 3 входа (A, B, C) для приёма двоичного кода.

• 8 выходов (Y0–Y7) с активным низким уровнем сигнала.

• Режим «сдвиг одной точки» — только один выход активен в любой момент времени.

• Совместимость с другими микросхемами серии К155 и ТТЛ‑логикой.

• Расширенный температурный диапазон для модификации КМ155 (−45 °C … +85 °C).

• Наличие антизвонных диодов для защиты от переходных процессов.

8. Применение

Микросхема используется для:

• управления линейными светодиодными шкалами (сдвиг точки);

• построения дешифраторов адреса в микропроцессорных системах;

• селекции каналов в коммутаторах;

• управления сегментными и шкальными индикаторами;

• создания устройств индикации уровня сигнала;

• учебных и экспериментальных схем цифровой техники;

• организации матричных клавиатур и дисплеев.
