КМ 155 ЛИ1

1. Общее описание

КМ155ЛИ1 — цифровая микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой четыре двухвходовых логических элемента 2И. Содержит 72 интегральных элемента. Предназначена для использования в радиоэлектронной аппаратуре общего назначения.

2. Основные технические характеристики

• Номинальное напряжение питания: 5 В ± 5 %.

• Выходное напряжение:

  • низкого уровня: ≤ 0,4 В;

  • высокого уровня: ≥ 2,4 В.

• Напряжение на антизвонном диоде: ≥ −1,5 В.

• Входной ток:

  • низкого уровня: ≤ |−1,6| мА;

  • высокого уровня: ≤ 0,04 мА.

• Входной пробивной ток: ≤ 1 мА.

• Ток короткого замыкания: −18 … −55 мА.

• Ток потребления:

  • при низком уровне выходного напряжения: ≤ 33 мА;

  • при высоком уровне выходного напряжения: ≤ 21 мА.

• Потребляемая статическая мощность на один логический элемент: ≤ 35,4 мВт.

• Время задержки распространения:

  • при включении: ≤ 19 нс;

  • при выключении: ≤ 27 нс.

3. Корпус и маркировка

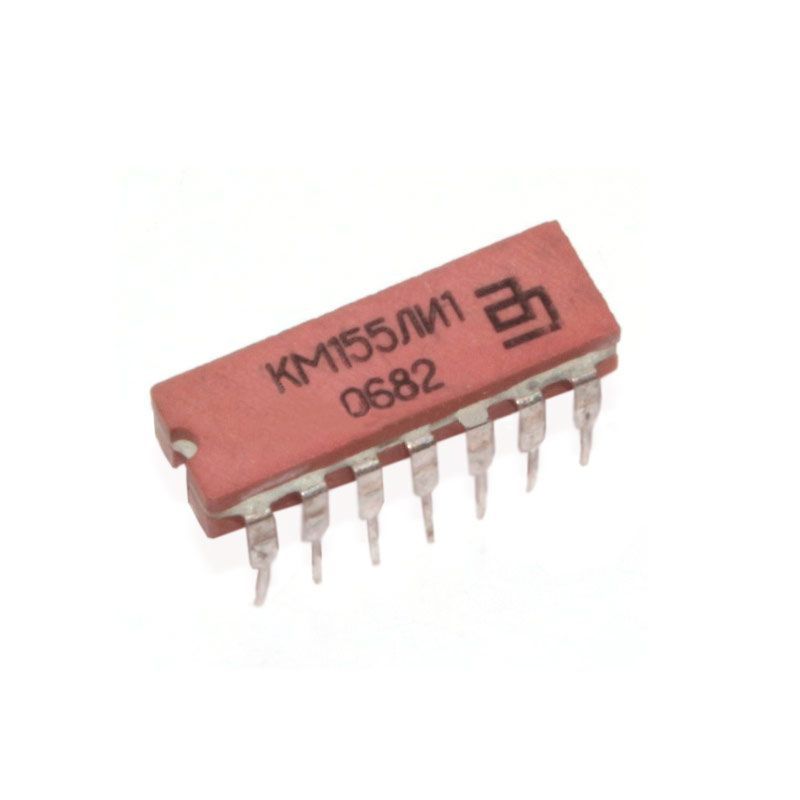

• Тип корпуса: 201.14-1 (DIP‑14) — пластмассовый, 14‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы.

• Масса: не более 1 г.

• Маркировка на корпусе: КМ155ЛИ1.

• Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

• Технические условия: бК0.348.006-13ТУ.

4. Назначение выводов (цоколёвка)

1 — вход X1 (элемент 1);
2 — вход X2 (элемент 1);
3 — выход Y1 (элемент 1);
4 — вход X3 (элемент 2);
5 — вход X4 (элемент 2);
6 — выход Y2 (элемент 2);
7 — общий (GND);
8 — выход Y3 (элемент 3);
9 — вход X5 (элемент 3);
10 — вход X6 (элемент 3);
11 — выход Y4 (элемент 4);
12 — вход X7 (элемент 4);
13 — вход X8 (элемент 4);
14 — напряжение питания (+5 В).

5. Расшифровка маркировки

• К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

• М — модификация микросхемы (в данном случае — вариант исполнения, например, для расширенного температурного диапазона или иных условий эксплуатации);

• 1 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

• 55 — номер серии;

• ЛИ — подгруппа и вид функционального назначения (логические элементы «И»);

• 1 — порядковый номер разработки микросхемы в серии.

6. Таблица истинности (для одного элемента 2И)

7. Функциональные особенности

• Четыре независимых элемента 2И в одном корпусе.

• Быстродействие, характерное для ТТЛ‑серии К155 (задержки порядка 19–27 нс).

• Наличие антизвонного диода для защиты от выбросов напряжения.

• Возможность использования каждого элемента отдельно.

• Высокий коэффициент разветвления по выходу (до 10–20 нагрузок ТТЛ).

8. Применение

Микросхема используется для:

• реализации логических функций 2И в цифровых схемах;

• построения комбинационных логических устройств (дешифраторы, шифраторы, мультиплексоры);

• согласования сигналов между каскадами;

• создания схем защиты и коммутации;

• учебных и демонстрационных схем цифровой техники;

• организации селекции сигналов в измерительных приборах.
