КМ 155АГ3 (1988г.)

1. Общее описание

КМ155АГ3 — цифровая микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой сдвоенный одновибратор с повторным запуском. Используется для формирования одиночных импульсов фиксированной длительности при поступлении запускающего сигнала. Содержит 156 интегральных элементов.

2. Основные технические характеристики

• Номинальное напряжение питания: 5 В ± 5 % (4,75–5,25 В).

• Выходное напряжение:

  • низкого уровня: ≤ 0,4 В;

  • высокого уровня: ≥ 2,4 В.

• Ток потребления: ≤ 66 мА.

• Потребляемая мощность: ≤ 346,5 мВт.

• Входной ток:

  • низкого уровня:

    • по информационным входам (1, 2, 9, 10): ≤ |−1,6| мА;

    • по входам установки нуля (3, 11): ≤ |−3,2| мА;

  • высокого уровня:

    • по информационным входам: ≤ 0,04 мА;

    • по входам установки нуля: ≤ 0,08 мА.

• Входной пробивной ток: ≤ 1 мА.

• Ток короткого замыкания: −10 … −40 мА.

• Время задержки распространения:

  • при включении:

    • по информационным входам 1, 9: ≤ 40 нс;

    • по входам 2, 10: ≤ 36 нс;

    • по входам установки нуля 3, 11: ≤ 27 нс;

  • при выключении:

    • по информационным входам 1, 9: ≤ 33 нс;

    • по входам 2, 10: ≤ 28 нс;

    • по входам установки нуля 3, 11: ≤ 40 нс.

• Минимальная длительность выходного импульса (СВН = 0): ≤ 65 нс.

• Длительность выходного импульса (при ёмкости нагрузки 1000 пФ): 2,76–3,37 мкс.

• Ёмкость нагрузки: ≤ 200 пФ.

• Рабочий диапазон температур: −10 °C … +70 °C.

3. Корпус и маркировка

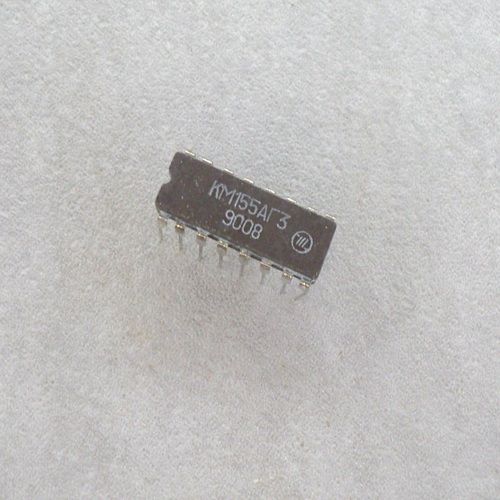

• Тип корпуса: 238.16-2 (DIP‑16) — пластмассовый, 16‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы.

• Масса: не более 2 г.

• Маркировка на корпусе: КМ155АГ3.

• Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

• Технические условия: бК0.348.006-50ТУ.

4. Назначение выводов (цоколёвка)

1 — вход A1 (информационный);
2 — вход B1 (информационный);
3 — вход R1 (установка нуля);
4 — выход Y1 (элемент 1);
5 — вывод для подключения внешнего конденсатора C1;
6 — вывод для подключения внешнего резистора R1;
7 — общий (GND);
8 — вывод для подключения внешнего резистора R2;
9 — вход A2 (информационный);
10 — вход B2 (информационный);
11 — вход R2 (установка нуля);
12 — выход Y2 (элемент 2);
13 — вывод для подключения внешнего конденсатора C2;
14 — вывод для подключения внешнего резистора R3;
15 — вывод для подключения внешнего резистора R4;
16 — напряжение питания (+5 В).

5. Расшифровка маркировки

• К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

• М — модификация микросхемы (может обозначать керамический корпус или расширенный температурный диапазон);

• 1 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

• 55 — номер серии;

• АГ — подгруппа и вид функционального назначения (формирователи импульсов прямоугольной формы);

• 3 — порядковый номер разработки микросхемы в серии.

6. Принцип работы

Микросхема содержит два независимых одновибратора с возможностью повторного запуска. Длительность выходного импульса задаётся внешними компонентами (RC‑цепью). Особенности работы:

• Повторный запуск: если во время формирования импульса поступает новый запускающий сигнал, отсчет времени начинается заново.

• Управление длительностью: время импульса определяется номиналами внешних резисторов и конденсаторов.

• Асинхронный сброс: входы R1 и R2 позволяют принудительно сбросить одновибратор в исходное состояние.

7. Функциональные особенности

• Два независимых одновибратора в одном корпусе.

• Возможность повторного запуска во время формирования импульса.

• Гибкая настройка длительности импульса внешними компонентами.

• Быстродействие, характерное для ТТЛ‑серии К155 (задержки порядка 27–40 нс).

• Совместимость с другими микросхемами серии К155 и ТТЛ‑логикой.

8. Применение

Микросхема используется для:

• формирования импульсов фиксированной длительности;

• создания схем задержки;

• подавления дребезга контактов механических переключателей;

• построения генераторов одиночных импульсов;

• реализации таймеров и реле времени;

• учебных и демонстрационных схем цифровой техники.
