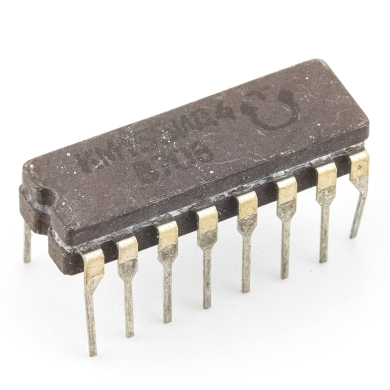

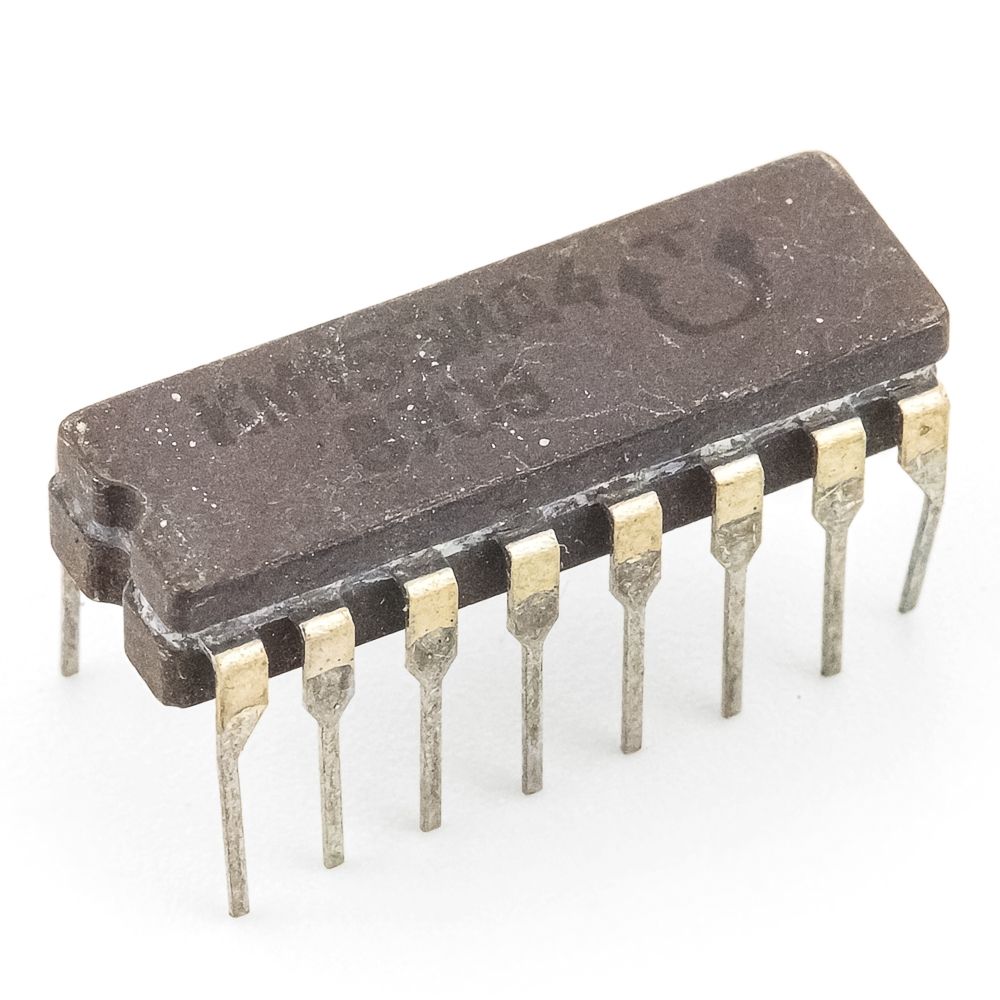

КМ 155ИД4 (1990г.)

Артикул:

Стоимость доставки: курьером от 500 руб. (доступен самовывоз)

Цена с НДС требует уточнения у менеджера

Наличие: на складе в Ярославле

Акция: купить со скидкой: +7 (4852) 45-80-64
info@speckip.ru
30 руб.
Характеристики

1. Общее описание

КМ155ИД4 — цифровая интегральная микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой сдвоенный дешифратор‑демультиплексор 2→4 (два независимых дешифратора с 2 входами и 4 выходами каждый). Используется в радиоэлектронной аппаратуре общего назначения: цифровых схемах, системах управления, вычислительных устройствах, индикации и т. д. Содержит 131 интегральный элемент.

2. Основные технические характеристики

  • Номинальное напряжение питания: 5 В ± 5 % (4,75–5,25 В).

  • Выходное напряжение:

    • низкого уровня: ≤ 0,4 В;

    • высокого уровня: ≥ 2,4 В.

  • Входной ток:

    • низкого уровня: ≤ |−1,6| мА;

    • высокого уровня: ≤ 0,04 мА.

  • Ток потребления: ≤ 40 мА.

  • Ёмкость нагрузки: ≤ 15 пФ.

  • Время задержки распространения: ≤ 20 нс.

  • Рабочий диапазон температур: −45 °C … +85 °C (для модификации КМ155).

  • Гарантийный срок хранения: 12 лет со дня изготовления.

  • Гарантийная наработка: не менее 10 000 часов со дня отгрузки потребителю.

3. Корпус и маркировка

  • Тип корпуса: 238.16-2 — металлокерамический, 16‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы (DIP-16).

  • Масса: около 1,06 г.

  • Маркировка на корпусе: КМ155ИД4.

  • Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

  • Технические условия: бК0.348.006-01ТУ.

4. Назначение выводов (цоколёвка)

1 — вход A (общий для обоих дешифраторов);
2 — вход B (общий для обоих дешифраторов);
3 — выход Y0 (дешифратор 1);
4 — выход Y1 (дешифратор 1);
5 — выход Y2 (дешифратор 1);
6 — выход Y3 (дешифратор 1);
7 — вход разрешения E1 (для дешифратора 1);
8 — общий (GND);
9 — вход разрешения E2 (для дешифратора 2);
10 — выход Y0 (дешифратор 2);
11 — выход Y1 (дешифратор 2);
12 — выход Y2 (дешифратор 2);
13 — выход Y3 (дешифратор 2);
14 — не используется;
15 — не используется;
16 — напряжение питания (+5 В).

5. Расшифровка маркировки

  • К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

  • М — модификация микросхемы (керамический корпус, расширенный температурный диапазон);

  • 1 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

  • 55 — номер серии;

  • ИД — подгруппа и вид функционального назначения (дешифраторы);

  • 4 — порядковый номер разработки микросхемы в серии.

6. Логическая функция и таблица истинности

Каждый дешифратор преобразует 2‑разрядный двоичный код на входах A и B в активный сигнал на одном из четырёх выходов Y0–Y3. Активность выхода определяется состоянием входа разрешения (E1 или E2):

если Ei=0то активируется один выход Yj в соответствии с кодом на A, B;если Ei=1то все выходы Yj неактивны (высокий уровень).

Таблица истинности для одного дешифратора (при E = 0)

A B Y0 Y1 Y2 Y3
0 0 0 1 1 1
0 1 1 0 1 1
1 0 1 1 0 1
1 1 1 1 1 0

Примечание: при E = 1 все выходы Y0–Y3 устанавливаются в 1 (неактивное состояние).

7. Функциональные особенности

  • Два независимых дешифратора 2→4 в одном корпусе.

  • Входы разрешения (E1, E2) позволяют включать/выключать каждый дешифратор независимо.

  • Быстродействие: время задержки ≤ 20 нс — характерно для ТТЛ‑серии К155.

  • Совместимость с другими микросхемами серии К155 и ТТЛ‑логикой.

  • Расширенный температурный диапазон (−45 °C … +85 °C) для модификации КМ155.

  • Возможность каскадного включения для увеличения числа выходов (например, построение дешифратора 3→8 или 4→16).

8. Применение

Микросхема используется для:

  • дешифрации 2‑разрядных двоичных кодов в позиционные сигналы;

  • демультиплексирования сигналов (распределение одного входного сигнала на 4 выхода);

  • управления сегментными индикаторами и светодиодными матрицами;

  • построения систем адресации памяти (выбор банков памяти);

  • организации схем управления реле, ключами, исполнительными устройствами;

  • учебных и экспериментальных проектов по цифровой электронике;

  • замены отдельных логических элементов в ремонтируемой аппаратуре.
